平成２３年度 春期 基本情報技術者試験 問２１−４０ 解答編

基本情報

（基本情報技術者試験）

問２４ ４ビットの入力データに対して、１の入力数が０個又は偶数個のとき出力が１に、奇数個のとき出力が０になる回路はどれか。

解答 エ

解説 真理値表や、入力をすべて試すのもいいのですが、ここでは、論理的な手法で考えます。 ＥＸＯＲは、１が偶数個なら０、奇数個なら１を出力します。 よって、２ビットずつ区切ったときに、偶数＝０、奇数＝１が２つ出てきます。 これを２段目のＥＸＯＲで、偶数と偶数＝０，０＝０。偶数と奇数＝０、１＝１。奇数と偶数＝１、０＝１。奇数と奇数＝１、１＝０となります。 よって、これを反転することで、偶数時に１、奇数時に０を出力する回路となります。

問２５ 図に示す１けたの２進数ｘとｙを加算し、ｚ（和の１けた目）及びｃ（けた上げ）を出力する半加算器において、ＡとＢの素子の組合せとして、適切なものはどれか。

解答 ア

解説 真理値表を書いてみると分かりやすいです。 x y z(１桁目) c(繰り上がり) ０ ０ ０ ０ ０ １ １ ０ １ ０ １ ０ １ １ ０ １ つまり z = x・y ＋ x・y c = x・y となり、Ａ(z)は排他的論理和、Ｂ(c)は論理積となります。

問２７ ある企業では、顧客マスタファイル、商品マスタファイル、担当者マスタファイル及び当月受注ファイルを基にして、月次で受注実績を把握している。各ファイルの項目が表のとおりであるとき、これら四つのファイルを使用して当月分と直前の３か月分の出力が可能な受注実績はどれか。

ア 顧客別の商品別受注実績 イ 商品別の顧客別受注実績 ウ 商品別の担当者別受注実績 エ 担当者別の顧客別受注実績

解答 エ

解説 各顧客の担当者は１人なので、、担当者と顧客は１対多で結合されています。顧客マスタファイルには、３か月分のデータがあるので、担当者別の顧客別受注実績は計算することができます。商品コードが当月受注ファイルにしかないので、商品別の処理を３ヶ月前までさかのぼることはできません。

問２９ ＵＭＬを用いて表した図のデータモデルの多重度の説明のうち、適切なものはどれか。

ア 社員が１人も所属しない組織は存在しない。 イ 社員は必ずしも組織に所属しなくてもよい。 ウ 社員は複数の組織に所属することができる。 エ 一つの組織に複数の社員は所属できない。

解答 ア

解説 まず、「１．．＊」とは、１以上の任意の数を表します。 組織の多重度が１に対して社員は１以上となるので、社員が１人もいない組織は存在しません。また、組織には１人以上の複数の社員がが所属します。 そして、組織の多重度が１なので、社員は必ず１つの組織に所属し、複数に所属したり、所属しなかったりすることはありません。

問３０ 次の表は、営業担当者のある年度の販売実績である。この表の第１期から第４期の販売金額の平均が４，０００万円以上で、どの期でも３，０００万円以上販売している営業担当者の名前を求めるＳＱＬ文として、適切なものはどれか。ここで、金額の単位は千円とする。

解答 エ

解説 ４期の平均が１６０００万円以上であるためには １（第１期 ＋ 第２期 ＋ 第３期 ＋ 第４期） ／ ４ ＞＝ ４００００ ２（第１期 ＋ 第２期 ＋ 第３期 ＋ 第４期） ＞＝ １６００００ のいずれかが成立している必要があります。 また、各四半期が３００００以上であるとは、第α期＞＝３００００（α＝１,２,３,４）であると記述できます。 あとは、これらが全て成立しているときなので、ＡＮＤで接続すればよいです。

問３１ “商品”表のデータが次の状態のとき、[ビュー定義]で示すビュー“収益商品”の行数が減少する更新処理はどれか。 [ビュー定義] ＣＲＥＡＴＥ ＶＩＥＷ 収益商品 ＡＳ ＳＥＬＥＣＴ ＊ ＦＲＯＭ 商品 ＷＨＥＲＥ 売上−仕入値 ＞＝ ４００００

ア 商品コードがＳ００１の売値を１３０，０００に更新する。 イ 商品コードがＳ００３の仕入値を１５０，０００に更新する。 ウ 商品コードがＳ００５の売値を１３０，０００に更新する。 エ 商品コードがＳ００５の仕入値を９０，０００に更新する。

解答 ア

解説 ビューでは、売値−仕入れ値＝４００００を表示しているので、今ある行の中から、この差が４００００未満になるような更新は、表示されなくなることになります。現状は、Ｓ００１ととＳ００５の２行が表示されます。 選択肢アは、更新後は、差額が４００００未満になり、行数が減少します。 選択肢イは、更新後は、差額が４００００以上になり行数が増えてしまいます。 選択肢ウは、更新後も差額が４００００以上なので、変化しません。 選択肢エは、更新後も差額が４００００以上なので、変化しません。

問３４ 関係データベースにおいて、外部キー定義を行う目的として、適切なものはどれか。

ア 関係する相互のテーブルにおいて、レコード間の参照一貫性が維持される制約をもたせる。 イ 関係する相互のテーブルの格納場所を近くに配置することによって、検索、更新を高速に行う。 ウ 障害によって破壊されたレコードを、テーブル間の相互の関係から可能な限り復旧させる。 エ レコードの削除、追加の繰返しによる、レコード格納エリアの虫食い状態を防止する。

解答 ア

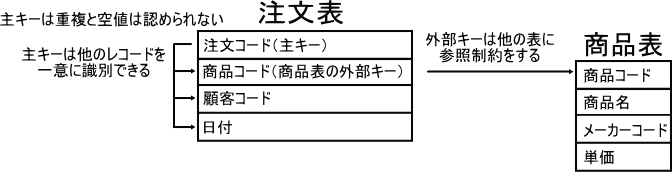

解説 まず、主キーと外部キーを以下に図示します。そして外部キーとは、他の表の主キーや候補キーなどに参照制約をすることで、論理的な矛盾や入力ミスなどを防ぐために用いられるものです。また、データを挿入・削除する場合には適切な順番で行う必要があります。

問３８ ＬＡＮにおいて、伝送距離を延長するために伝送路の途中でデータの信号波形を増幅・整形して、物理層での中継を行う装置はどれか。

ア スイッチングハブ（レイヤ２スイッチ） イ ブリッジ ウ リピータ エ ルータ

解答 ウ

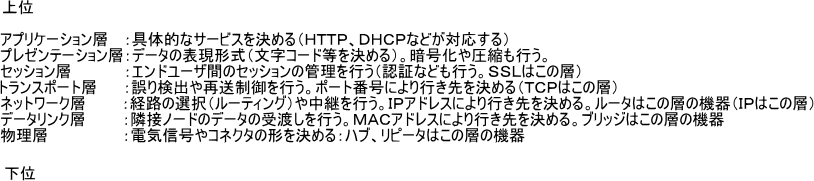

解説 ＯＳＩ基本参照モデルと対応するネットワーク機器をまとめると、以下のようになります。
