平成２２年度 秋期 基本情報技術者試験 問２１−４０ 解答編

基本情報

（基本情報技術者試験）

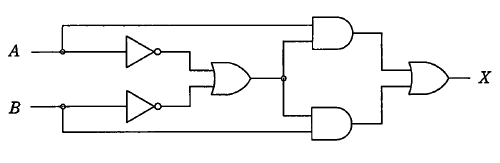

問２４ 図に示すディジタル回路と等価な論理式はどれか。ここで、論理式中の・は論理積、＋は論理和、ＸはＸの否定を表す。

ア Ｘ＝Ａ・Ｂ＋Ａ・Ｂ イ Ｘ＝Ａ・Ｂ＋Ａ・Ｂ ウ Ｘ＝Ａ・Ｂ＋Ａ・Ｂ エ Ｘ＝（Ａ＋Ｂ）・（Ａ＋Ｂ）

解答 ウ

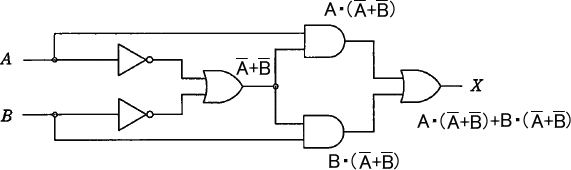

解説 まず、問題文の回路の出力を求めてみます。 Ｘ＝Ａ・（Ａ＋Ｂ）＋Ｂ・（Ａ＋Ｂ）が求められたので、簡略化していきます。 　＝Ａ・Ａ＋Ａ・Ｂ＋Ｂ・Ａ＋Ｂ・Ｂ 　＝Ａ・Ｂ＋Ａ・Ｂ よって、Ｘは選択肢ウと等価な式であるといえます。

問２５ 次の条件を満足する論理回路はどれか。 [条件] 階段の上下にあるスイッチＡ又はＢで、一つの照明を点灯・消灯する。すなわち、一方のスイッチの状態にかかわらず、他方のスイッチで照明を点灯・消灯できる。

ア ＡＮＤ イ ＮＡＮＤ ウ ＮＯＲ エ ＸＯＲ

解答 エ

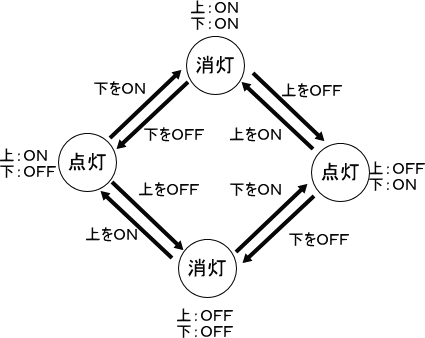

解説 まずは、今回の事象をまとめると以下のようになります。 次に、これを真理値表に対応させます。 上 下 状態 ＯＦＦ ＯＦＦ 消灯 ＯＦＦ ＯＮ　 点灯 ＯＮ　 ＯＦＦ 点灯 ＯＮ　 ＯＮ　 消灯 最後に、ＯＮ，点灯を１。ＯＦＦ，消灯を０に対応させます。 上 下 状態 ０ ０ ０ ０ １ １ １ ０ １ １ １ ０ これは、排他的論理和（ＸＯＲ）の真理値表と同じです。よって、正解選択肢エとなります。

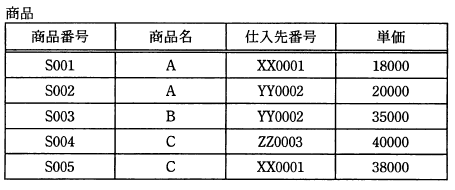

問３１ “商品”表に対してデータの更新処理が正しく実行できるＵＰＤＡＴＥ文はどれか。ここで、“商品”表は次のＣＲＥＡＴＥ文で定義されている。 ＣＲＥＡＴＥ ＴＡＢＬＥ 商品 （商品番号 ＣＨＡＲ（４），商品名 ＣＨＡＲ（２０），仕入先番号 ＣＨＡＲ（６），単価 ＩＮＴ，ＰＲＩＭＡＲＹ ＫＥＹ（商品番号））

ア ＵＰＤＡＴＥ 商品 ＳＥＴ 商品番号 ＝ ‘Ｓ００１’ ＷＨＥＲＥ 商品番号 ＝ ‘Ｓ００２’ イ ＵＰＤＡＴＥ 商品 ＳＥＴ 商品番号 ＝ ‘Ｓ００６’ ＷＨＥＲＥ 商品名 ＝ ‘Ｃ’ ウ ＵＰＤＡＴＥ 商品 ＳＥＴ 商品番号 ＝ ＮＵＬＬ ＷＨＥＲＥ 商品番号 ＝ ‘Ｓ００２’ エ ＵＰＤＡＴＥ 商品 ＳＥＴ 商品名 ＝ ‘Ｄ’ ＷＨＥＲＥ 商品番号 ＝ ‘Ｓ００３’

解答 エ

解説 選択肢のＳＱＬ文を１つずつ見ていきます。 選択肢ア：実行すると商品番号＝Ｓ００１が２つ出てきてしまいます。商品番号は主キーで重複が認められないので問題があります。 選択肢イ：条件に該当するものが２つあり、実行すると商品番号＝Ｓ００６が２つ出てきてしまします。商品番号は主キーで重複が認められないので問題があります。 選択肢ウ：主キーにＮＵＬＬを設定することはできません。 選択肢エ：問題なく更新できます。 主キー（ＰＲＩＭＡＲＹ ＫＥＹ）とは、その行を一意に決定するために指定されるもので、重複やＮＵＬＬ（空値）は認められません。 なお、ＵＮＩＱＵＥも値を一意に制限するものですが、ＮＵＬＬは認められています。

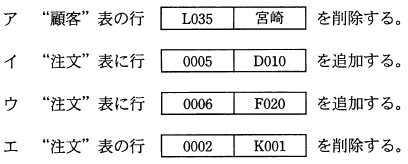

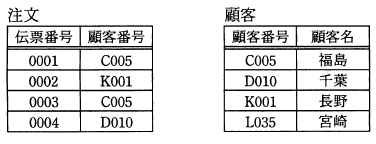

問３３ 関係データベース“注文”表の“顧客番号”は、“顧客”表の主キー“顧客番号”に対応する外部キーである。このとき、参照の整合性を損なうデータ操作はどれか。ここで、ア〜エの記述におけるデータの並びは、それぞれの表の列の並びと同順とする。

解答 ウ

解説 外部キーになっている（参照制約を受けている）ということは、そのキーが実際に存在していなくてはならないという制約です。 選択肢ア：顧客番号Ｌ０３５は注文表にないので、削除しても大丈夫です。 選択肢イ：顧客番号Ｄ０１０を注文表に追加するのは、顧客表に実在しているので大丈夫です。 選択肢ウ：顧客番号Ｆ０２０を注文表に追加するのは、顧客表に実在していないので、整合性上問題があります。 選択肢エ：注文表は参照制約をかけている側であって、受けている側ではないので、どのようなレコードを削除しても問題ありません。

問３４ ＯＳＩ基本参照モデルにおけるネットワーク層の説明として、適切なものはどれか。

ア エンドシステム間のデータ転送を実現するために、ルーティングや中継などを行う。 イ 各層のうち、最も利用者に近い部分であり、ファイル転送や電子メールなどの機能が実現されている。 ウ 物理的な通信媒体の特性の差を吸収し、上位の層に透過的な伝送路を提供する。 エ 隣接ノード間の伝送制御手順（誤り検出、再送制御など）を提供する。

解答 ア

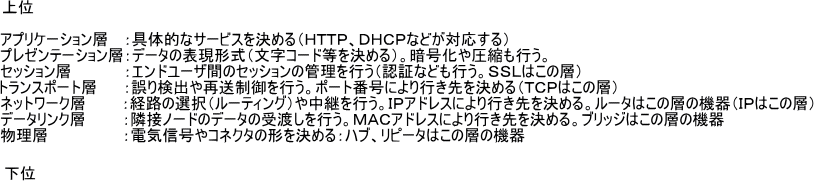

解説 ＯＳＩ基本参照モデルをまとめると以下のようになります。 選択肢アは、ネットワーク層の説明です。 選択肢イは、アプリケーション層の説明です。 選択肢ウは、物理層の説明です。 選択肢エは、データリンク層の説明です。

問３５ 複数のＬＡＮを接続するために用いる装置で、ＯＳＩ基本参照モデルのデータリンク層のプロトコル情報に基づいてデータを中継する装置はどれか。

ア ゲートウェイ イ ブリッジ ウ リピータ エ ルータ

解答 イ

解説 ＯＳＩ基本参照モデルと対応する機器をまとめると以下のようになります。 選択肢アは、トランスポート層以上でプロトコルの中継・変換を行う機器です。 選択肢イは、データリンク層でＭＡＣアドレスに基づくルーティングをする機器です。 選択肢ウは、物理層で信号の整形や増幅を行う機器です。 選択肢エは、ネットワーク層でＩＰアドレスに基づくルーティングをする機器です。

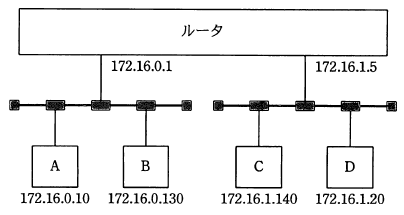

問３７ ＴＣＰ／ＩＰネットワークにおいて、二つのｌＡＮセグメントを、ルータを経由して接続する。ルータの各ポート及び各端末のＩＰアドレスを図のとおりに設定し、サブネットマスクを全ネットワーク共通で２５５．２５５．２５５．１２８とする。ルータの各ポートのアドレス設定は正しいとした場合、ＩＰアドレスの設定を正しく行っている端末の組合せはどれか。

ア ＡとＢ イ ＡとＤ ウ ＢとＣ エ ＣとＤ

解答 イ

解説 まず、サブネットマスクからネットワーク部とホスト部を考えます。 サブネットマスクは、２５５．２５５．２５５．１２８なので２進数にすると１１１１１１１１．１１１１１１１１．１１１１１１１１．１０００００００です。１の部分がネットワーク部で０の部分がホスト部に相当します。 まず、左側はルータのアドレスが172.16.0.1なので、10101100.00010000.00000000.00000001となり、使えるホストは 10101100.00010000.00000000.00000001（172.16.0.1）〜10101100.00010000.00000000.01111110（172.16.1.126）までの１２６台分となります。よってＡは正しく、Ｂは間違った設定といえます。 次に、右側はルータのアドレスが172.16.1.5なので、10101100.00010000.00000001.00000101となり、使えるホストは 10101100.00010000.00000001.00000001（172.16.1.1）〜10101100.00010000.00000001.01111110（172.16.1.126）までの１２６台分となります。よってＣは間違い、Ａは正しい設定といえます。 なお、ホスト部がすべて０のアドレスはネットワークアドレスと呼ばれ、ネットワーク自身を指すため利用できません。また、ホスト部がすべて１のアドレスはブロードキャストアドレスと呼ばれ、すべての端末にデータを送るために利用されるため、端末に割り振ることはできません。

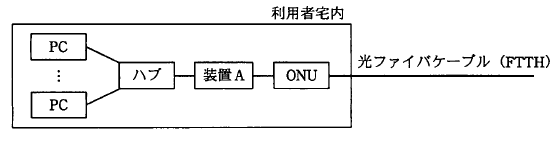

問３８ ＬＡＮに接続されている複数のＰＣを、ＦＴＴＨを使ってインターネットに接続するシステムがあり、装置ＡのＷＡＮ側インタフェースには１個のグローバルＩＰアドレスが割り当てられている。この１個のグローバルＩＰアドレスを使って複数のＰＣがインターネットを利用するのに必要となる装置Ａの機能はどれか。

ア ＤＨＣＰ イ ＮＡＰＴ（ＩＰマスカレード） ウ ＰＰＰｏＥ エ パケットフィルタリング

解答 イ

解説 それぞれの用語を以下にまとめます。 ＤＨＣＰ（Dynamic Host Configuration Protocol）：動的にＩＰアドレスを割り振るや設定を行うプロトコルです。 ＮＡＰＴ（ Network Address Port Translation）：ＩＰとポート番号をを組み合わせて、１つのグローバルＩＰアドレスと複数のプライベートＩＰアドレスを相互変換するものです。 ＰＰＰｏＥ(Point to Point Protocol over Ethernet)：ＰＰＰ（２点間通信のプロトコル）をＬＮＡの規格であるＥｔｈｅｒｎｅｔに拡張したものです。ＡＤＳＬに応用されています。 パケットフィルタリング：ルータやファイアウォールで提供される機能で、ルールに従ってパケットを通すか通さないを決める機能です。

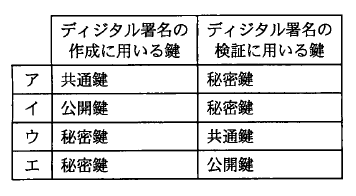

問３９ ディジタル署名に用いる鍵の種別に関する組合せのうち、適切なものはどれか。

解答 エ

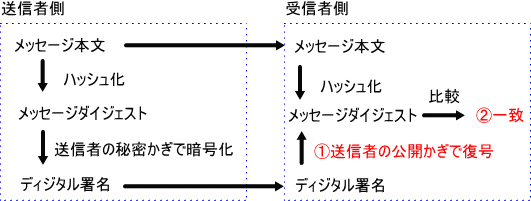

解説 ディジタル署名は、公開鍵を利用した本人確認と改ざん検出を行う技術です。以下にその概要図を示します。 なお、ディジタル署名には共通鍵は使用しません。
