平成１９年度 秋期 ソフトウェア開発技術者試験 問６１−８０ 解答編

ソフ開

（ソフトウェア開発技術者試験）

問６１ データベースの３層スキーマ構造に関する記述として、適切なものはどれか。

ア ３層スキーマ構造は、データベースサーバ層、アプリケーションサーバ層、及びクライアント層の三つの層から成る。 イ データの論理的関係を示すスキーマと、利用者が欲するデータの見方を示すスキーマを用意することによって、論理データ独立性を実現している。 ウ 内部スキーマは、データそのものを個々のアプリケーションの立場やコンピュータの立場から離れて記述するものである。 エ 物理的なデータベース構造をユーザが意識する必要がないように、データを記憶装置上にどこに記憶するか記述したものを外部スキーマという。

解答 イ

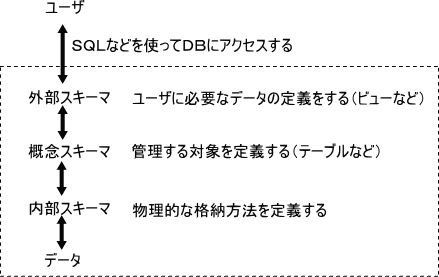

解説 データベースで用いられる３層スキーマを以下にまとめます。 選択肢アは、３層クライアントサーバの説明です。 選択肢ウは、外部スキーマの説明です。 選択肢エは、内部スキーマの悦名です。

問６２ 表１〜３に関する記述のうち、適切なものはどれか。

ア 表１と表２は同じ関係を表すが、表３は異なる。 イ 表１と表３は同じ関係を表すが、表２は異なる。 ウ 表１、表２及び表３は、すべておなじ関係を表す。 エ 表１、表２及び表３は、すべてことなる関係を表す。

解答 ウ

解説 関係データベースは表の形で表現され、行や列の順番には意味がありません。つまり、１行の対応する列が同じ値であれば、どの行にどんな順番で格納されていても表している情報は同じです。よって、３つの表は行や列が入れ替わっているだけなので、本質的には３つとも同じ表です。

問６３ 次の表はどこまで正規化されたものか。

ア 第２正規形 イ 第３正規形 ウ 第４正規形 エ 非正規形

解答 ア

解説 データベースの正規化は、重複や矛盾を排除して、データベースの一貫した内容を保障します。リレーションデータベースの正規化にはいくつかの段階があります。通常は第３正規形までですが、ボイス・コッドや第４、第５正規形というのもあります。 第１正規形：繰り返しや、反復している部分を独立させる。 第２正規形：第１正規形であり、部分関数従属を除去する（完全関数従属にする） 第３正規形：第２正規形であり、主キー以外に従属するものを除去する（推移従属を除去する） 用語についても少し解説しておきます。 関数従属：ＢがＡに関数従属するとは、Ａ（例：社員番号）を決めるとＢ（社員名）が一意に決定するというもの。Ａを決定項、Ｂを従属項といいＡ→Ｂであらわす。 完全関数従属：決定項に余分なものがないときにいう。社員番号→社員名など。 部分関数従属：決定項に余分なものがあるときにいう。｛社員番号、部署番号｝→社員名など（部署番号がなくても社員名を特定できる） 推移関数従属：主キー以外に従属するものをいう。｛社員番号｝→｛部署番号、部署名、社員名｝のとき部署名は、部署番号にも従属しているので推移従属となる。 今回は、職位、職位手当が部分関数従属となっているので、第２正規形といえます。

問６５ 部品在庫管理台帳における、部品、仕入先、在庫の三つのエンティティの関係を表すＥ−Ｒ図として記述した。エンティティａ〜ｃの組合せとして、適切なものはどれか。ここで、１ ＊は１対多の関連を表す。

解答 エ

解説 部品在庫管理台帳という表をもとの３つの表に分解することを考えます。 部品名は部品コードによって決まります。仕入先名は、仕入先コードによって決まります。仕入日付、仕入価格、在庫数は、部品コードと仕入先コードできまります。よってこれを表に分解すると下のようになります（下線は主キー） 部品表 部品コード,部品名 仕入先表 仕入先コード,仕入先名 在庫表 部品コード,仕入先コード,仕入日付,仕入価格,在庫数 よって、在庫表の主キーは複合キーとなっており、部品表と仕入先表を多体多の関係で結んでいることがわかります。

問６６ “会員”表に対し次のＳＱＬ文を実行した結果、導出される表はどれか。

解答 エ

解説 ＳＱＬ文の内容は、会員表をＸとＹという二つの表に仮想的に２つの表ととして、リーダ会員番号の人と生年月日を比較して年上（生年月日の値が小さい）の会員名を出力するという意味になります。 １行目：会員番号００１は、リーダ会員番号が００２なので、会員番号００２の行と結合されます。生年月日は会員番号００１＜会員番号００２なので、出力されます。 ２行目：会員番号００２は、リーダ会員番号が００２なので、会員番号００２の行と結合されます。生年月日は会員番号００２＝会員番号００２なので、出力されません。 ３行目：会員番号００３は、リーダ会員番号が００３なので、会員番号００２の行と結合されます。生年月日は会員番号００３＞会員番号００２なので、出力されません。 ４行目：会員番号００４は、リーダ会員番号が００４なので、会員番号００４の行と結合されます。生年月日は会員番号００４＝会員番号００４なので、出力されません。 ５行目：会員番号００５は、リーダ会員番号が００４なので、会員番号００４の行と結合されます。生年月日は会員番号００５＜会員番号００４なので、出力されます。 よって、１行目と５行目の会員名が出力されるので、田中、渡辺となります。

問６７ トランザクションの並行性制御において、変更損失（lost update）の問題、コミットされていない依存性（uncommitted dependency）の問題、不整合分析（inconsistent analysis）の問題が起こる可能性がある。これらの問題を解決する技術と、その技術を使うことによって新たに発生する問題の組合せはどれか。

解答 エ

解説 まず、２つの解決する技術について以下にまとめます。 時刻印アルゴリズム：タイムスタンプと呼ばれる時刻をトランザクションに付与し、このタイムスタンプを比較することで更新などの処理を行うか破棄するかを決定する。 ロック：セマフォなどを利用し、資源を獲得する時に他のトランザクションからのアクセスを禁止し、解放時にアクセス制限を解除する方法 ロック（占有ロック、共有ロックともに）以下のようにデッドロックという現象が発生し、処理が進まなくなってしまう現象が生じることがあるので、注意が必要です。

問６８ データベースを更新するトランザクションが異常終了したとき、ＤＢＭＳが行うべき処理はどれか。

ア 後退復帰（ロールバック） イ 前進復帰（ロールフォワード） ウ チェックポイントの取得 エ バックアップの取得

解答 ア

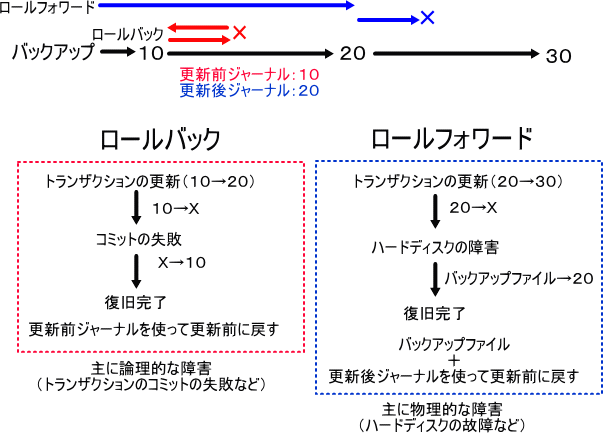

解説 データベースなどのトランザクションの復旧方法である、ロールバックと、ロールフォワードについてまとめます。

問７１ インターネットで公開するソフトウェアにディジタル署名を添付する目的はどれか。

ア ソフトウェアの作成者が保守責任者であることを告知する。 イ ソフトウェアの使用を特定の利用者に制限する。 ウ ソフトウェアの著作権者が署名者であることを明示する。 エ ソフトウェアの内容が改ざんされていないことを確認できるようにする。

解答 エ

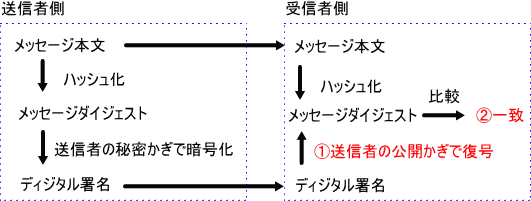

解説 発信者（送信者）の秘密鍵を利用したディジタル署名は以下のようにして実現され、本人確認と改ざんの検出ができます。

問７２ 不正利用を防止するためにメールサーバ（ＳＭＴＰサーバ）で行う設定はどれか。

ア ゾーン転送のアクセス元を制御する。 イ 第三者中継を禁止する。 ウ ディレクトリに存在するファイル名の表示を禁止する。 エ 特定のディレクトリ以外のＣＧＩプログラムの実行を禁止する。

解答 イ

解説 まずＳＭＴＰは、以下のようにメールの送信や転送を行うためのプロトコルです。 そのため、メールサーバには不正に送信処理を行われないように、第三者中継（オープンリレー）を禁止する設定が必要になります。 選択肢アは、ＤＮＳサーバで行うべき設定です。 選択肢ウは、Ｗｅｂサーバで行うべき設定です。 選択肢エは、Ｗｅｂサーバで行うべき設定です。

問７３ 社内ネットワークとインターネットの接続点にパケットフィルタリング型のファイアウォールを設置して、社内ネットワーク上のＰＣからインターネット上のＷｅｂサーバ（ポート番号８０）にアクセスできるようにするとき、パケットフィルタリングルールで許可するものの組合せはどれか。

解答 イ

解説 Ｗｅｂサーバは常に８０番のポートを空けてＰＣからのアクセスを受け入れる準備をしています。ＰＣ側は、普段使われない（ウェルノンポート以外）ポートでアクセスを行います。つまり、ＰＣからサーバへは、１０２４以外から８０。サーバからＰＣへは、８０から１０２４以外。という風になります。
