平成１９年度 秋期 ソフトウェア開発技術者試験 問４１−６０ 解答編



このページは

ソフ開

（ソフトウェア開発技術者試験）

の解答と解説のページです。

問題だけで勉強したい方は目次へ戻ってください


問４１ モジュール設計に関する記述のうち、モジュール強度（結束性）が最も高いものはどれか。
ア ある木構造データを扱う機能をデータとともに一つにまとめ、木構造データをモジュールの外から見えないようにした。
イ 複数の機能のそれぞれに必要な初期設定の操作が、ある時点で一括して実行できるので、一つのモジュールにまとめた。
ウ 二つの機能Ａ，Ｂのコードは重複する部分が多いので、Ａ，Ｂを一つのモジュールとし、Ａ，Ｂの機能を使い分けるための引数を設けた。
エ 二つの機能Ａ，Ｂは必ずＡ，Ｂの順番で実行され、しかもＡで計算した結果をＢで使うことがあるので、一つのモジュールにまとめた。
解答 ア

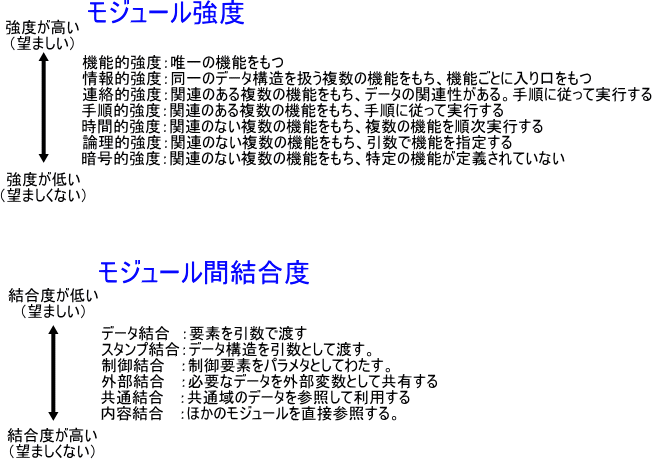

解説 プログラムを機能ごとに分割したものをモジュールといいます。そしてモジュールの分け方や結合の仕方により様々な形態があります。まず、モジュール強度とモジュール間結合度を以下にまとめます。

モジュールを表示できません

選択肢アは、情報的強度の説明です。
選択肢イは、時間的強度の説明です。
選択肢ウは、論理的強度の説明です。
選択肢エは、連絡的強度の説明です。
問４２ ＵＭＬ２．０のコミュニケーション図が表現するのはどれか。
ア インタフェースを介したコンポーネント同士の関係やコンポーネントの内容を表現する。
イ オブジェクト間の相互作用を表現し、オブジェクト間のデータリンクを強調する。
ウ クラス間の静的な関係を表現する。
エ 時間軸に沿って、状態遷移、時間制約、メッセージの送受信などを表現する。
解答 イ
解説 それぞれの図を以下にまとめます。

選択肢ア：フローチャートのように、逐次的な（分岐・合流などもある）処理の流れを表すのに利用します。
選択肢イ：オブジェクト間のメッセージのやり取りを表すのに利用します。
選択肢ウ：オブジェクト間のメッセージを時間順に表すのに利用します。
選択肢エ：システムへの機能的要求を明確にする手段として、利用者とシステムとのやり取りを表すのに利用します。
問４３ ボトムアップテストの特徴として、適切なものはどれか。
ア 開発の初期の段階では、並行作業が困難である。
イ スタブが必要である。
ウ テスト済みの上位モジュールが必要である。
エ ドライバが必要である。
解答 エ
解説 結合テストに使われるドライバとスタブについて下にまとめます。

ドライバ：仮の上位モジュール（主にボトムアップテストで利用される）
スタブ：仮の下位モジュール（主にトップダウンテストで利用される）
問４４ ａ〜ｃの説明とレビューとの対応について、適切な組合せはどれか。

ａ 参加者全員が持ち回りでレビュー責任者を務めながらレビューを行うので、参加者全員の参画意欲が高まる。
ｂ レビュー対象物の作成者が説明者になり、入力データの値を仮定して、手続きをステップごとに机上でシミュレーションしながらレビューを行う。
ｃ あらかじめ参加者の役割を決めておくとともに、進行役の議長を固定し、レビューの商店を絞って迅速にレビュー対象を評価する。
画像（問44ans）を表示できません
解答 エ
解説 デザインレビューとは、出来上がった成果物を客観的に多人数で評価することをさします。レビューには、実際にプログラムを動かして確かめる動的テストと、プログラムを動かすことなく、ソースコードのチェックなどを行う静的テストがあります。デザインレビューの代表的な例を説明します。

インスペクション：プログラムを第三者が検証し、本人が気づかない誤りや問題点を検出すること。
ウォークスルー：開発に携わった者が集まり、誤りや問題点を発見する。
ラウンドロビン：責任者を順番に勤めながらレビューを行う。これにより、積極性が増し見落としを減す。
問４５ エラー埋込み法による残存エラーの予測において、テストが十分にすすんでいると仮定する。このとき、当初の埋込みエラー数が４８個、テスト期間中に発見されたエラー数のうち、埋込みエラー数が３６個、真のエラー数が４２個とすると、埋込みエラーを除く残存エラー数は幾つと推定されるか。
ア ６
イ １４
ウ ５４
エ ５６
解答 イ
解説 エラー埋め込み法とは、あらかじめわざと幾つかのバグをプログラムに仕込んでおき、デバッグの際にその仕込んだバグがいくつ摘出できたかで、進捗状況を調べる手法です。４８個のエラーを埋め込み、３６個摘出できたので、３６／４８＝７５％発見できているといえます。埋め込みエラーを除いた真のエラー数が４２個でこれが７５％に相当するので、Ａ×０．７５＝４２。つまり、４２／０．７５＝５６個が真のエラーの総数となります。よって、５６−４２＝１４個が残っていると推定できます。
問４６ あるプロジェクトでは、図に示すとおりに作業を実施する予定であったが、作業Ａで１日の遅れが生じた。各作業の費用増加率を表の値とするとき、当初の予定日数で終了するために発生する追加費用を最も少なくするには、どの作業を短縮すべきか。ここで、費用増加率とは作業を１日短縮するのに要する増加費用のことである。

画像（問46）を表示できません
ア Ｂ
イ Ｃ
ウ Ｄ
エ Ｅ
解答 エ
解説 このプロジェクトのクリティカルパスは、Ａ→Ｂ→Ｅ→Ｇとなります。このなかで最も費用増加率が小さいのはＥとなります。
問４７ ＪＩＳで規定されるソフトウェアの品質特性（ＪＩＳ Ｘ ０１２９−１）のうち、“効率性”の定義はどれか。
ア 指定された条件下で利用するとき、指定された達成水準を維持するソフトウェア製品の能力
イ 指定された条件の下で利用されるとき、明示的及び暗示的必要性に合致する機能を提供するソフトウェア製品の能力
ウ 修正のしやすさに関するソフトウェア製品の能力
エ 明示的な条件の下で、使用する資源の量に対比して適切な性能を提供するソフトウェア製品の能力
解答 エ
解説 ソフトウェア製品の外部及び内部品の品質特性とは、下の６つの性質を指します。さらに、（）内の副特性があります。

機能性（合目的性、正確性、相互運用性、セキュリティ、機能性標準適合性）：必要な機能を提供する能力
信頼性（成熟性、障害許容性、回復性、信頼性標準適合性）：達成水準を維持する能力
使用性（理解性、習得性、運用性、魅力性、使用性標準適合性）：利用者にとって魅力的である能力
効率性（時間効率性、資源効率性、効率性標準適合性）：資源の量と対比したとき適切な性能を提供する能力
保守性（解析性、変更性、安定性、試験性、保守性標準適合性）：修正、変更が容易にできる能力
移植性（環境適応性、設置性、共存性、置換性、移植性標準適合性）：別の環境に移すための能力

なお、利用時の品質には、有効性、生産性、安全性、満足性の４つがあります。

選択肢アは、信頼性の説明です。
選択肢イは、機能性の説明です。
選択肢ウは、保守性の説明です。
問４８ ソフトウェアの開発規模と開発工数の関係を表すグラフはどれか。
画像（問48ans）を表示できません
解答 エ
解説 開発規模が大きくなると、開発工程はもちろん大きくなります。その数ですが、選択肢ウのように収束することはありません。規模が大きくなるにつれ、工数は指数関数的に膨大な量になっていきます。なお、選択肢イはバグの収束を表すときに用いられる信頼度成長曲線（ゴンベルツ曲線）を表しています。
問４９ Ａ社では毎日１回、電話回線を利用して、日報データを伝送している。このたび、コスト削減のために、データの圧縮伸張機能をもったソフトウェアを導入したところ、使用実績から算出されたデータ圧縮率（圧縮後のデータ量／圧縮前のデータ量）は６０％であった。

回線使用料は、基本使用量が月額２，６００円で、１分単位（切上げ）に４０円ずつ加算されていく。ソフトウェア導入前の回線使用時間は、１日当たり平均５０分３０秒であった。

ソフトウェアの購入費用は、１１２，０００円であり、回線使用時間は伝送データ量に比例する。このとき、ソフトウェアの購入費用は何か月で回収できるか。ここで、１か月の稼働日数は２０日とする。
ア ６
イ ７
ウ ８
エ ９
解答 イ
解説 まずは、現在の１か月分の金額を計算します。５０分３０秒は１分単位切り上げにより５１分で計算します。
５１×２０×４０＋２６００＝４３４００円です。

つぎに、圧縮したときの金額を計算します。
５１×２０×０．６×４０＋２６００＝２７０８０円です。

この差がソフトウェア費用を上回る月数を求めます。
１１２０００／（４３４００−２７０８０）＝ ７か月となり、７か月で回収できるといえます
問５０ ツールレス保守に該当するものはどれか。
ア 異常が発生した場合、現場から離れた保守センタから障害状況を調査する。
イ 故障の前兆となる現象を事前にとらえて、対象となる部品を取り替える。
ウ サーバマシン内部の基盤などをモジュール化し、取付けをレバー式にする。
エ 電源や磁気ディスクなどを二重化し、故障時は縮退運転して故障装置を交換する。
解答 ウ
解説 ツールレス保守とはツール＝道具、レス＝無しということで、道具を使わない保守法です。

選択肢アは、遠隔保守の説明です。
選択肢イは、予防保守の説明です。
選択肢エは、フォールトトレランスの説明です。
問５１ ＩＰの上位プロトコルとして、コネクションレスのデータグラム通信を実現し、信頼性のための確認応答や順序制御などの機能をもたないプロトコルはどれか。
ア ＩＣＭＰ
イ ＰＰＰ
ウ ＴＣＰ
エ ＵＤＰ
解答 エ
解説 それぞれのプロトコルを以下にまとめます。

ＩＣＭＰ（Internet Control Message Protocol）：ＩＰプロトコルのエラー通知及び情報通知のために使用されるプロトコル
ＰＰＰ（Point to Point Protocol）：ダイヤルアップ認証などに利用されるプロトコルで、これをイーサネットに拡張したＰＰＰｏＥなどもあります。
ＴＣＰ（Transmission Control Protocol）：コネクション型で、信頼性を保証する分、ＵＤＰより遅い。インターネットで一般的に利用されている。
ＵＤＰ（User Datagram Protocol）：コネクションレス型で、信頼性は保証されない分高速に通信ができる。多少の誤りが許される場合や、自分自身でプログラムするときなどに用いられることが多い。
問５２ ネットワークアドレス１９２．１６８．１０．１９２／２８のサブネットにおけるブロードキャストアドレスはどれか。
ア １９２．１６８．１０．１９９
イ １９２．１６８．１０．２０７
ウ １９２．１６８．１０．２２３
エ １９２．１６８．１０．２５５
解答 イ
解説 「／２８」のように記述する手法をＣＩＤＲ（Classless INter Domain Routing）といい、ネットワーク部のビット数を表します。これによりクラスよりも柔軟にネットワークを区分けすることができます。

まず、ＩＰアドレスを２進数に直します。２進数にすると、「11000000 10101000 00001010 11000000」となり、上位２８ビットがネットワークアドレス、下位４ビットがホストアドレスになります。ブロードキャストアドレスは、ホスト部が全て１のアドレスなので、下位４ビットを１に変えると「11000000 10101000 00001010 11001111」となります。最後に、これを１０進数に戻すと１９２．１６８．１０．２０７がブロードキャストアドレスであることが分かります。
問５３ ＬＡＮに接続されている複数のＰＣをＦＴＴＨを使って、インターネットに接続するシステムがあり、装置ＡのＷＡＮ側インタフェースには１個のグローバルＩＰアドレスが割り当てられている。この１個のグローバルＩＰアドレスを使って複数のＰＣがインターネットを利用するのに必要となる装置Ａの機能はどれか。

画像（問53）を表示できません
ア ＤＨＣＰ
イ ＮＡＰＴ（ＩＰマスカレード）
ウ ＰＰＰｏＥ
エ パケットフィルタリング
解答 イ
解説 それぞれの用語を以下にまとめます。

ＤＨＣＰ（Dynamic Host Configuration Protocol）：動的にＩＰアドレスを割り振るや設定を行うプロトコルです。
ＮＡＰＴ（ Network Address Port Translation）：ＩＰとポート番号をを組み合わせて、１つのグローバルＩＰアドレスと複数のプライベートＩＰアドレスを相互変換するものです。
ＰＰＰｏＥ(Point to Point Protocol over Ethernet)：ＰＰＰ（２点間通信のプロトコル）をＬＮＡの規格であるＥｔｈｅｒｎｅｔに拡張したものです。ＡＤＳＬに応用されています。
パケットフィルタリング：ルータやファイアウォールで提供される機能で、ルールに従ってパケットを通すか通さないを決める機能です。
問５４ ＯＳＩ基本参照モデルにおいて、アプリケーションプロセス間での会話を構築し、同期をとり、データ交換を管理するために必要な手段を提供する層はどれか。
ア アプリケーション層
イ セション層
ウ トランスポート層
エ プレゼンテーション層
解答 イ

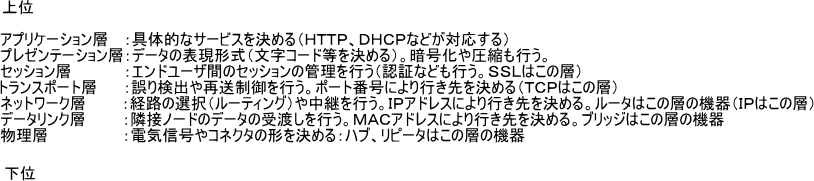

解説 ＯＳＩ基本参照モデルを以下にまとめます。

ＯＳＩ基本参照モデルを表示できません
問５５ ＰＣＭ伝送方式によって音声をサンプリング（標本化）して８ビットのディジタルデータに変換し、圧縮処理しないで転送したところ、転送速度は６４，０００ビット／秒であった。このときサンプリング間隔は何マイクロ秒か。
ア １５．６
イ ４６．８
ウ １２５
エ １２８
解答 ウ
解説 ＰＣＭ（Pulse Code Modulation：パルス符号変調）とは音声などのアナログ信号をディジタル信号に変換する手法の一つです。
まず、アナログデータ（時間も振幅も連続）をディジタルデータに変換するためには、標本化→量子化→符号化という作業を行います。各作業を簡単に以下にまとめます。

標本化：時間を離散化する。（一般的には最大周波数の２倍で行います）
量子化：振幅を離散化する。
符号化：量子化したデータを特定の符号に対応付けする。

符号化と量子化は、多くのサンプリングポイントを取ることで、よりオリジナルに近いデータを作り出すことができます（データ量は多くなります）

それでは、計算していきます。
６４０００／８＝８０００回サンプリングポイントがあります。、
つまり、１／８０００＝０．０００１２５＝１２５マイクロ秒となります。
問５６ ＡＴＭ交換方式の特徴として、適切なものはどれか。
ア ＡＴＭのプロトコルには、音声・データ・画像のディジタル符号化方式が含まれる。
イ ＬＡＮとＷＡＮのそれぞれに対応する機器が販売されており、ＬＡＮとＷＡＮで共通に使用できるプロトコルとして、ＴＣＰ／ＩＰに代わるものと期待される。
ウ 広帯域ＩＳＤＮを実現する技術であり、網インタフェースには数ｋビット／秒の低速から１００Ｍビット／秒を超える高速まで様々な速度が使用できる。
エ 情報をセルと呼ばれる固定長のブロックに分割して送受信する。
解答 エ
解説 ＡＴＭ（Asynchronous Transfer Mode）交換方式はセルと呼ばれる、４８バイトのデータ（ペイロード）と５バイトのヘッダで構成された、５３バイトの固定長のブロックを伝送する方式です。データを固定長にし、ハードウェアで処理することで高速化しています。
問５７ 伝送速度が１２８ｋビット／秒の回線を用いて、１２８×１０3バイトのデータを転送するために必要な時間はおよそ何秒か。ここで、１件の電文の長さは１２８バイトであり、１００バイトのデータを含む。電文の送信間隔（電文の末尾から次の電文の始まりまで）は、平均１ミリ秒とする。
ア ２．６
イ ８
ウ １０
エ １２
解答 エ
解説 データは全部で１２８×１０3バイトあります。これを１００バイトのデータに分割すると、１２８０件の電文に分割する必要があります。１件の電文は、１２８バイトで１２８ｋビット／秒の回線では、（１２８×８）／（１２８×１０００）＝８ミリ秒かかります。そして、送信間隔が１ミリ秒かかるので、１件の伝送に掛かる時間は９ミリ秒です。これを１２８０件送るので、１２８０×９＝１１５２３０秒≒１２秒程度かかります。

厳密には、送信間隔は１２７９回発生しますが、ここでは許容誤差として計算を簡略化するために、１２８０として計算しています。
問５８ ＬＡＮのノード（制御装置、端末など）を接続する配線の形態の説明のうち、バス形配線に該当するものはどれか。
ア ケーブルを環状に敷設し、それに全ノードが接続されている。
イ 中央に制御用のノードを配置し、それに全ノードが接続されている。
ウ 中央のノードに幾つかのノードが接続され、それらに更に別のノードが接続されている。
エ 同軸ケーブルなどの１本のケーブルに、全ノードが接続されている。
解答 エ
解説 選択肢のＬＡＮの形状（トポロジー）をまとめると以下のようになります。

選択肢ア：リング型
選択肢イ：スター型
選択肢ウ：ツリー型
選択肢エ：バス型
問５９ インターネットを使ってＶＰＮを構築する際に利用されるネットワーク層（ＩＰ層）のセキュリティプロトコルはどれか。
ア ＩＰｓｅｃ
イ Ｓ／ＭＩＭＥ
ウ ＷＥＰ
エ ＷＰＡ
解答 ア
解説 それぞれの用語を以下にまとめます。

ＩＰｓｅｃ（Security Architecture for Internet Protocol）：ＩＰパケットを暗号化するプロトコル。パケット単位で暗号化を行うもので、ＶＰＮなどに利用される。
Ｓ／ＭＩＭＥ（Secure / Multipurpose Internet Mail Extensions）：ＭＩＭＥという電子メールで様々な情報を扱うものに、セキュリティ機能を追加したもので、暗号化やディジタル署名をすることができます。
ＷＥＰ（Wired Equivalent Privacy）：無線ＬＡＮでの、暗号通信技術の一種
ＷＰＡ（Wi-Fi Protected Access）：ＷＥＰのセキュリティを強化したもので、ＴＫＩＰ(Temporal Key Integrity Protocol)と呼ばれるアルゴリズムが採用されています。
問６０ 図で示したネットワーク構成において、アプリケーションサーバＡ上のＤＢＭＳのデーモンが異常終了したという事象とその理由を、監視用サーバＸで検知するのに有効な手段はどれか。

画像（問60）を表示できません
ア アプリケーションサーバＡから監視用サーバＸへのＩＣＭＰあて先到達不能（Destination Unreachable）メッセージ
イ アプリケーションサーバＡから監視用サーバＸへのＳＮＭＰ Ｔｒａｐ ＰＤＵ
ウ 監視用サーバＸからアプリケーションサーバＡへのｆｉｎｇｅｒ
エ 監視用サーバＸからアプリケーションサーバＡへのｐｉｎｇ
解答 イ
解説 まず、デーモンとはメモリに常駐してバックグラウンドで作業を行うプロセスをいいます。デーモンは特定のイベントや処理要求を待ち、必要になったら実行されます。サーバなどでよく利用され、プロトコルの後にｄをつける慣例があります。（ｈｔｔｐｄ、ｓｓｈｄなど）デーモンは、基本的に制御端末から切り離されています。

それでは、それぞれの選択肢を見ていきます。
選択肢ア：あて先到達不能は、パケットが目的のコンピュータにたどり着かなかった場合に送信元に送られるメッセージです。
選択肢イ：ＳＮＭＰのＴｒａｐは、特定の条件が発生したときにメッセージを送信する仕組みです。ＰＤＵ（Protocol Data Unit）とは、通信でのデータのことです。
選択肢ウ：Ｆｉｎｇｅｒプロトコルとは、ユーザ情報などを取得、交換するためのプロトコルです。
選択肢エ：ｐｉｎｇはＩＣＭＰの機能の一種で、目的のコンピュータへの接続を確認するためのプロトコルです。
