平成２０年度秋期ソフトウェア開発技術者試験問４１－６０解答編

このページは

ソフ開

（ソフトウェア開発技術者試験）

の解答と解説のページです。

問題だけで勉強したい方は目次へ戻ってください

問４１	Ｗ３ＣのＸＭＬＳｃｈｅｍａの用途はどれか。

ア	ＸＭＬで記述される文章の構造を定義する。
イ	ＸＭＬのデータ構造の変換ルールを記述する。
ウ	ＸＭＬ文章中の要素をロケーションパスで指定する。
エ	ＸＭＬ文章同士のリンクを定義する。

解答	ア

解説	選択肢のＸＭＬ周辺技術をまとめます。選択肢ア：ＸＭＬＳｃｈｅｍａ選択肢イ：ＸＳＴＬ選択肢ウ：ＸＰａｔｈ選択肢エ：Ｘｌｉｎｋ

問４２	システム開発の外部設計工程で行う作業はどれか。

ア	業務分析
イ	帳票設計
ウ	物理データ設計
エ	プログラム設計

解答	イ

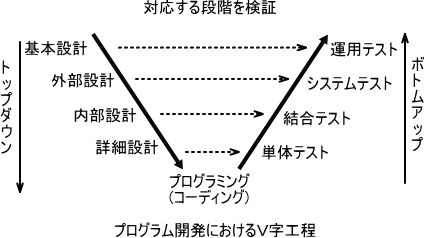

解説	まず、外部設計を含むシステムの開発工程を以下のＶ字工程で確認します。次に、内部設計と外部設計をまとめます。外部設計：システムから見た設計で、データ項目の洗い出しと論理データの設計、画面のレイアウトなどを決定します。内部設計：コンピュータから見た設計で、物理データ構造、アルゴリズム、チャックディジットの方式などを決定します。

問４３	状態遷移図を用いて設計を行うことが最も適しているシステムはどれか。

ア	月末及び決算時の棚卸資産を集計処理する在庫棚卸システム
イ	システム資源の稼動状態を測定し、レポートとして出力するシステム資源稼動状態測定システム
ウ	水道の検針データから料金を計算する水道料金計算システム
エ	設置したセンサの情報から、温室内の環境を最適に保つ温室制御システム

解答	エ

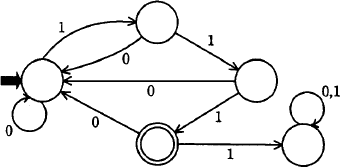

解説	状態遷移図は以下のような図で、現在の状態と入力された値から、次の状態を表すのに適しています。よって、状態数が決まっており、かつ入力が決まっている場合には適した図だといえます。

問４４	オブジェクト指向の概念で、上位のクラスのデータやメソッドを下位のクラスで利用できる性質を何というか。

ア	インヘリタンス
イ	カプセル化
ウ	抽象化
エ	ポリモーフィズム

解答	ア

解説

オブジェクト指向の特徴の一つに継承（インヘリタンス）があります。まずは、これを以下に示します。

継承を表示できません

オブジェクト指向の概念について以下にまとめます。

クラス：データとメソッドを１つにまとめたもの
メソッド：オブジェクトがもっている手続のこと
メッセージ：オブジェクト間でやり取りされる情報のこと
カプセル化：データにメソッドを通じてのみアクセスできること
インスタンス：型であるクラスに実際の値を入れて、具現化すること
抽象化：共通の性質をまとめて定義したもの、一般的にスーパークラスとして定義される。
インヘリタンス（継承）：スーパークラスを取り込むこと。（例：人間クラスを継承して学生クラスを作る）
オーバーライド：スーパークラスで定義されたメソッドをサブクラスで再定義すること
ポリモーフィズム（多態性）：同じメッセージに対して別の振る舞いをすること（例『鳴く』というメッセージに対して、『ワンワン・ニャーニャー』など別の振る舞いをする）

オブジェクト指向の代表的な言語にＪａｖａやＲｕｂｙＣ＃などが挙げられます。

問４５	モジュール結合度に関する記述のうち、適切なものはどれか。

ア	あるモジュールがＣＡＬＬ命令を使用せずにＪＵＭＰ命令でほかのモジュールを呼び出すとき、このモジュール間の関係は、外部結合である。
イ	実行する機能や論理を決定するために引数を受け渡すとき、このモジュール間の関係は、内容結合である。
ウ	大域的な単一のデータ項目を参照するモジュール間の関係は、制御結合である。
エ	大域的なデータを参照するモジュール間の関係は、共通結合である。

解答	エ

解説	プログラムを機能ごとに分割したものをモジュールといいます。そしてモジュールの分け方や結合の仕方により様々な形態があります。まず、モジュール強度とモジュール間結合度を以下にまとめます。

問４６	ユーザビリティ（使用性）の規格（ＪＩＳＺ８５２１）では、ユーザビリティを、“ある製品が、指定された利用者によって、指定された利用の状況下で、指定された目的を達成するために用いられる際の、有効さ、効率及び利用者の満足度の度合い”と定義している。この定義中の“利用者の満足度”を評価するときに用いる方法はどれか。

ア	インタビュー法
イ	ヒューリスティック評価
ウ	ユーザビリティテスト
エ	ログデータ分析法

解答	ア

解説

いろいろ書いてありますが、つまり“利用者の満足度”を調べる手法を答えよということです。満足度というのは１や０のような数値で測る定量的なデータではなく、性質などの定性的データである点に注意します。それぞれの手法を以下にまとめます。

インタビュー法：利用者に直接聞き込みをする方法。インタビューをする人をインタビュアー、インタビューを受ける人をインタビュイーといいます。
ヒューリスティック法：専門家などの経験的な尺度に基づいて評価をする方法
ユーザビリティテスト：利用者に利用しやすさなどを調べるために行ってもらうテスト。操作ミスや感想などから評価をする方法
ログデータ分析法：利用者が残した記録（ログ）から問題点などを調べる方法

問４７	ＵＭＬ２．０における、稼動するコンポーネントを実行環境に割り当てる図はどれか。

ア	コミュニケーション図
イ	コンポーネント図
ウ	配置図
エ	ユースケース図

解答	ウ

解説

ＵＭＬ（Unified Modeling Language）は統一モデリング言語とよばれ、オブジェクトモデルを表すのに用いられるものです。代表的な図を以下にまとめます。

オブジェクト図：オブジェクト間の構造を記述するもの。
クラス図：クラス間の特化／汎化、集約／分解などを記述するもの。
シーケンス図：オブジェクト間のデータのやり取りを記述するもの。
パッケージ図：クラス図の一種で、パッケージという単位での構造関係を記述するもの
コンポーネント図：コンポーネント（構成要素）の内容とその間のインタフェースを記述するもの。
ステートチャート図：オブジェクトが生成された、動作し、消滅するまでを記述するもの。
ユースケース図：、アクタ（利用者）とアクタの操作（ユースケース）を記述するもの。
コミニュケーション図（コラボレーション図）：オブジェクト間のメッセージや依存関係を記述するもの。
配置図：ノードとコンポーネント（ハードと動作するソフト）の対応を記述するもの。

問４８	ホワイトボックステストで使用されるテストケースの作成方法の組として、適切なものはどれか。

ア	原因結果グラフ、実験計画法
イ	条件網羅、命令網羅
ウ	同値分割、限界値分析
エ	モジュール分析、エラー推測

解答	イ

解説

まず、ホワイトボックステストとブラックボックステストの違いを以下にまとめます。

ホワイトボックステストは、内部構造に着目し論理がきちんとできているかを調べるテスト。単体テストなどに用いられ、条件網羅率などを調べる。
ブラックボックステストは、入力と出力の関係が仕様書通りにできているかを調べるテスト。結合テストなどに用いられ、限界値分析、同値分析などを行う。

そして、ホワイトボックステストの手法について下にまとめます。

命令網羅：命令が必ず１度は実行されるようにする。つまり、if文(if-elseではない)では真だけ通過すればよい。
判定条件網羅（分岐網羅）：すべての判定条件で、真と偽を１回以上行うようにする。
条件網羅（分岐条件網羅）：すべての判定条件で、条件文の中のＡＮＤやＯＲも真と偽のすべての組み合わせを行うようにする。
複数条件網羅：すべての条件の真と偽の組み合わせを１度は実行するようにする。

問４９	図で示すアローダイアグラムの解釈のうち、適切なものはどれか。ここで、矢印に示す数字は各仕事の所要日数を表す。

ア	①→③の仕事を１日短縮できれば、全体の仕事も１日短縮できる。
イ	②→④の仕事を１日短縮できれば、全体の仕事も１日短縮できる。
ウ	③→⑤の仕事を１日短縮できれば、全体の仕事も１日短縮できる。
エ	⑥→⑧の仕事を１日短縮できれば、全体の仕事も１日短縮できる。

解答	イ

解説	クリティカルパスを求めると、１→２→４→７→９で２４日かかります。選択肢の中でこのクリティカルパス上にあるのは２→４なので、選択肢イが正解となります。

問５０	大規模システムでは、データ管理者、データベース管理者、開発者、利用者、オペレータがそれぞれ分担してデータ管理を実施する。データベース管理者の役割として、適切なものはどれか。

ア	データの管理規程を明文化する。
イ	データベースに業務データの登録とその削除を行う。
ウ	データベースの物理設計を行う。
エ	データベースの論理設計を行う。

解答	ウ

解説	まず、データ管理者（ＤＡ）は、データの設計、項目の管理を行い、データベース管理者（ＤＢＡ）はデータベースの運用や、管理、保守を行います。選択肢に対応する担当者は以下のようになります。選択肢ア：データ管理者選択肢イ：オペレータ選択肢ウ：データベース管理者選択肢エ：開発者

問５１	ＩＴサービスマネジメントのベストプラクティスを集めたフレームワークであるＩＴＩＬには、サービスデリバリとサービスサポートの二つのサービス領域がある。次の管理項目のうち、サービスデリバリに属するものはどれか。

ア	インシデント管理
イ	キャパシティ管理
ウ	構成管理
エ	変更管理

解答	イ

解説

サービスサポートプロセスは、一つの機能と五つのプロセスで構成されています。下に内容をまとめます。

インシデント管理：障害時の迅速な回復を行い、影響を最小限にする
問題管理：インシデントや障害の原因の解明と対策・再発防止を行う
構成管理：構成アイテム情報の収集や維持・管理・確認・検査を行う
変更管理：構成アイテムの変更を安全かつ効率的に実施する
リリース管理：変更管理プロセスで承認された内容を本番環境に反映させる
サービスデスク：顧客との窓口の役割をし、サポート業務を行う

また、主に中長期的なＩＴサービスの計画と改善手法について記載されているサービスデリバリプロセスは、五つのプロセスで構成されています。

サービスレベル管理：サービス提供者と利用顧客の間で合意したサービスレベルを管理する
ITサービス財務管理：サービスの提供に必要なコストとサービス利用に伴う収益性を管理する
可用性管理：サービスの提供に必要なシステムとマンパワーに関する可用性を管理する
ITサービス継続性管理：ITサービスの提供が停止した場合の顧客への影響を最小限に防ぐ
キャパシティ管理：利用顧客が要求するサービスレベルに対し、システムに必要とされるリソースを管理する

問５２	コンピュータとスイッチングハブ、又は２台のスイッチングハブの間を接続する複数の物理回線を論理的に１本の回線に束ねる技術はどれか。

ア	スパニングツリー
イ	ブリッジ
ウ	マルチホーミング
エ	リンクアグリゲーション

解答	エ

解説	それぞれの用語を以下にまとめます。スパニングツリー：ネットワークトポロジーを冗長にしたときに、ループが起きないように代表のポートなどを決めるプロトコルブリッジ：ＯＳＩ基本参照モデル第２層で動作するネットワーク機器マルチホーミング：インターネットを利用する際に、複数のＩＳＰを利用することで負荷分散と障害体制を向上させる技術リンクアグリゲーション：物理回線を複数利用することで負荷分散と障害体制を向上させる技術

問５３	ＴＣＰ／ＩＰネットワークにおけるＡＲＰの説明として、適切なものはどれか。

ア	ＩＰアドレスからＭＡＣアドレスを得るプロトコルである。
イ	ＩＰネットワークにおける誤り制御のためのプロトコルである。
ウ	ゲートウェイ間のホップ数によって経路を制御するプロトコルである。
エ	端末に対して動的にＩＰアドレスを割り当てるためのプロトコルである。

解答	ア

解説	それぞれのプロトコルを以下にまとめます。選択肢ア：ＡＲＰ（Address Resolution Protocol）の説明です。選択肢イ：ＩＣＭＰ（Internet Control Message Protocol）の説明です。選択肢ウ：ＲＩＰ（Routing Information Protocol）の説明です。選択肢エ：ＤＨＣＰ（Dynamic Host Configuration Prtocol）の説明です。

問５４	ＴＣＰ／ＩＰネットワーク環境において、プライベートアドレスはどれか。

ア	１７２．１２８．１０．１
イ	１７２．１６８．１０．１
ウ	１９２．１２８．１０．１
エ	１９２．１６８．１０．１

解答	エ

解説

プライベートアドレスは、クラスは先頭からのビットの並びで分かれています。

クラスＡ：０ＸＸＸＸＸＸＸ：使えるホスト数＝２²⁴。使えるＩＰアドレスの範囲（１０．０．０．０～１０．２５５．２５５．２５５）
クラスＢ：１０ＸＸＸＸＸＸ：使えるホスト数＝２¹⁶。使えるＩＰアドレスの範囲（１２８．０．０．０～１２８．２５５．２５５．２５５）
クラスＣ：１１０ＸＸＸＸＸ：使えるホスト数＝２⁸。使えるＩＰアドレスの範囲（１９２．１６８．０．０～１９２．１６８．２５５．２５５）
クラスＤ：１１１０ＸＸＸＸ：マルチキャスト用で、ホストアドレス部分はなし
クラスＥ：１１１１ＸＸＸＸ：実験用の環境で一般的には利用されない。

なお、以下の２つは特別なアドレスなので、ホストとして利用することはできません。
ホスト部がすべて０のアドレスはネットワークアドレスとよばれ、ネットワーク自身を表すため選択肢アは使えません。
ホスト部がすべて１のアドレスはブロードキャストアドレスとよばれ、ブロードキャスト（全送）用に使われるため選択肢ウは使えません。

問５５	ＷＡＮを介して二つのノードをダイヤルアップ接続するときに使用されるプロトコルで、リンク制御やエラー処理機能をもつものはどれか。

ア	ＦＴＰ
イ	ＰＰＰ
ウ	ＳＬＩＰ
エ	ＵＤＰ

解答	イ

解説	それぞれのプロトコルを以下にまとめます。ＦＴＰ（File Transfer Protocol）：ファイルを転送するためのプロトコルＰＰＰ（Point to Point Protocol）：２点間の通信を行うためのプロトコル。ダイヤルアップなどに利用される。ＳＬＩＰ（Serial Line Internet Protocol）：ＰＰＰの前身となったプロトコルＵＤＰ（User Datagram Protocol）：ＴＣＰと異なり、コネクションレスで信頼性は無いが高速なプロトコル

問５６	アナログの音響を４ｋＨｚでサンプリング（標本化し）、１標本を８ビットでディジタル化する場合、１秒間に生成されるディジタルデータは何ｋビットか。

ア	８
イ	１６
ウ	３２
エ	６４

解答	ウ

解説	アナログデータ（時間も振幅も連続）をディジタルデータに変換するためには、標本化→量子化→符号化という作業を行います。各作業を簡単に以下にまとめます。標本化：時間を離散化する。（一般的には最大周波数の２倍で行います）量子化：振幅を離散化する。符号化：量子化したデータを特定の符号に対応付けする。符号化と量子化は、多くのサンプリングポイントを取ることで、よりオリジナルに近いデータを作り出すことができます（データ量は多くなります）それでは計算していきます。４ｋ×８ビット＝３２ｋビット／秒となります。

問５７	ＡＴＭとパケット交換方式とを比較した場合、ＡＴＭの特徴として適切なものはどれか。

解答	エ

解説	２つの方式を以下にまとめます。ＡＴＭ（Asynchronous Transfer Mode）：セルと呼ばれる、４８バイトのデータ（ペイロード）と５バイトのヘッダで構成された、５３バイトの固定長のブロックを伝送する方式パケット交換方式：データを幾つかのブロックに分割し、各ブロックに制御情報を付加して送信する方式データを固定長にし、ハードウェアで処理することで高速化しています。一方でパケット交換は誤り制御などに比較的時間がかかります。

問５８	ＩＰｓｅｃに関する記述のうち、適切なものはどれか。

ア	ＩＰパケットにラベルと呼ばれるフィールドを付加し、その情報を基に転送処理を行うプロトコルである。
イ	ＯＳＩ基本参照モデルのアプリケーション層のプロトコルである。
ウ	使用される自動の鍵交換プロトコルは、ＩＫＥである。
エ	ディジタル署名に使用されるプロトコルである。

解答	ウ

解説	ＩＰｓｅｃ（Security Architecture for Internet Protocol）：ＩＰパケットを暗号化するプロトコル。パケット単位で暗号化を行うもので、ＶＰＮなどに利用されます。ＩＰｖ４ではオプション、ＩＰｖ６では標準搭載となりました。ネットワーク層で動作します。選択肢アは、ＭＰＬＳ（Multi-Protocol Label Switching）の説明です。

問５９	ＬＡＮ間をＯＳＩ基本参照モデルの物理層で相互に接続する装置はどれか。

ア	ゲートウェイ
イ	ブリッジ
ウ	リピータ
エ	ルータ

解答	イ

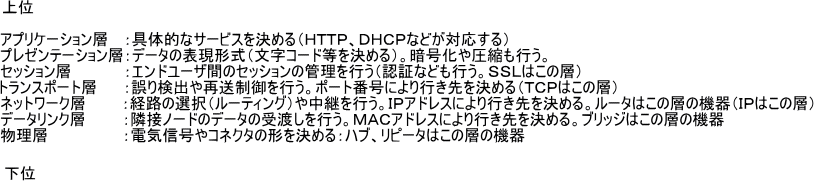

解説	ＯＳＩ基本参照モデルと対応する機能、ネットワーク機器をまとめると以下のようになります。

問６０	ＴＣＰ／ＩＰの環境で使用されるプロトコルのうち、構成機器や障害時の情報収集を行うために使用されるネットワーク管理プロトコルはどれか。

ア	ＮＮＴＰ
イ	ＮＴＰ
ウ	ＳＭＴＰ
エ	ＳＮＭＰ

解答	エ

解説	それぞれのネットワークプロトコルを以下にまとめます。ＮＮＴＰ（Network News Transfer Protocol）：ネットニュースをやり取りするためのプロトコルです。ＮＴＰ（Network Time Protocol）：ネットワーク機器の時刻の設定や同期をとるためのプロトコルです。ＳＭＴＰ（Simple Mail Transfer Protocol）：クライアントからサーバ、サーバ間でメールを転送するプロトコルです。ＳＮＭＰ（Simple Network Management Protocol）：ネットワーク機器の監視や情報を収集するためのプロトコルです。
