平成１６年度 春期 ソフトウェア開発技術者試験 問４１−６０ 解答編

ソフ開

（ソフトウェア開発技術者試験）

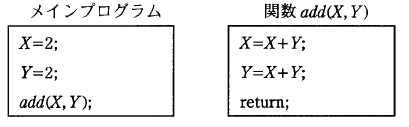

問４３ 次の関数ａｄｄを考える。メインプログラムを実行した後、メインプログラムの変数Ｘ、Ｙの値はどうなるか。ここで、仮引数Ｘは値呼出し（call by value）、仮引数Ｙは参照呼出し（call by reference）であるとする。

解答 イ

解説 まず、関数を呼び出す側が渡す引数を、実引数。呼び出された関数側が使う引数を、仮引数といいます。関数への値の引き渡し方には、値呼出し(call by value)と参照呼出し（call by reference）があります。値呼出しでは、仮引数が変化しても、実引数が変化しませんが。参照呼出しでは、仮引数が変化すると、実引数が変化します。 また、実引数と仮引数では、引数の種類（整数型や文字型など）と個数を一致させる必要があります。 今回はの場合は、関数ａｄｄ内では、 Ｘ＝Ｘ＋Ｘ → Ｘ＝２＋２＝４ Ｙ＝Ｘ＋Ｙ → Ｙ＝４＋２＝６ となります。 Ｘは値呼出しですが、Ｙは参照呼出しなので、Ｘはメインプログラムのまま変化せず、Ｙはａｄｄの値が反映されます。よって、Ｘ＝２，Ｙ＝６となります。

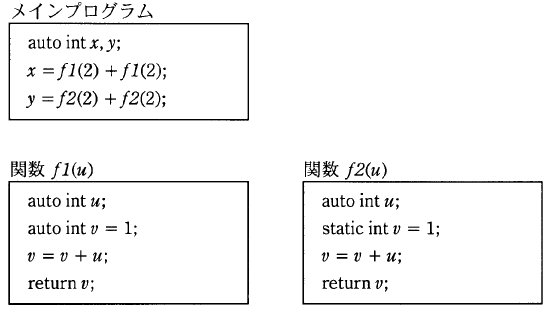

問４４ 次のメインプログラムを実行した結果はどれか。ここで、staticは静的割当てを、autoは動的割当てを表す。

ア ｘ＝６、ｙ＝６ イ ｘ＝６、ｙ＝８ ウ ｘ＝８、ｙ＝６ エ ｘ＝８、ｙ＝８

解答 イ

解説 まず、変数の動的割当てとは、そのプログラム（関数）が終了すると同時に解放される（値が消える）もので、静的割当てとは、そのプログラムが終了しても値を保持し続けるものです。（初期化は最初の１回のみ行われるのが普通です。） ｘ＝ｆ１（２）＋ｆ１（２）は、まず左側のｆ１（２）が実行され、ｕ＝２，ｖ＝１なので、ｖ＝３が返されます。 右側のｆ１（２）についても同じなので、３＋３で６となります。 ｙ＝ｆ２（２）＋ｆ２（２）は、まず、左側のｆ２（２）が実行され、ｕ＝２，ｖ＝１なので、ｖ＝３が返されます。 右側のｆ２（２）はｖが３を保持したままなので、ｕ＝２，ｖ＝３により５が返されます。よって、３＋５で８となります。

問５１ システム開発を基本設計、外部設計、内部設計、プログラミング設計の順で進めようとしている。外部設計で決定すべき項目はどれか。

ア 運用テスト計画 イ 画面推移 ウ 機能分割・構造化 エ 結合テスト計画

解答 イ

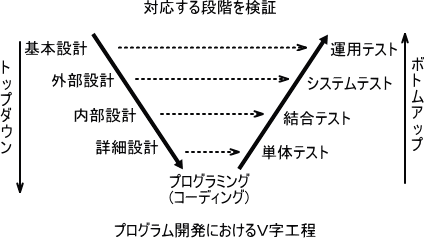

解説 プロジェクトは一般的に以下のようなＶ字工程でおこなわれます。 外部設計と内部設計の違いをまとめると以下のようになります。 外部設計：システムから見た設計で、データ項目の洗い出しと論理データの設計、画面のレイアウトなどを決定します。 内部設計：コンピュータから見た設計で、物理データ構造、アルゴリズム、チャックディジットの方式などを決定します。

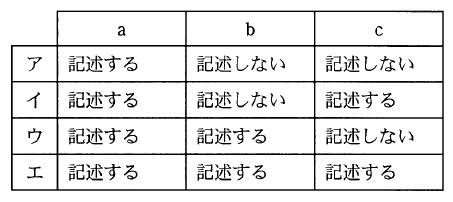

問５３ ソフトウェアの要求定義の設計仕様として記述する可能性があるものを、次の三つに分類して考える。それぞれの分類をＤＦＤに記述するかどうかについて、適切に示しているものはどれか。 [分類] ａ ソフトウェアが正常に機能しているときの処理（正常処理） ｂ 例外処理や異常処理 ｃ ある処理の後、どこの箇所へ飛び越すなどといった制御手順

解答 ア

解説 ＤＦＤ（Data Flow Diagram）とは、データの源泉・吸収・処理・蓄積などの関係を、以下のような図を用いて、データフロー、プロセス、ファイル、外部の４つの記号によって表現します。 これにより、業務を構築する処理と、その間で受け渡されるデータの流れを表します。 よって、例外や異常処理、制御手順などは記述しません。

問５５ システム分析・設計に用いられる状態遷移図の特徴として、適切なものはどれか。

ア システムで扱う状態遷移の発生順序と、それに対応する機能の処理に要する時間を対比して分析する場合に有効である。 イ システムの取り得る状態が有限個で、“次の状態は、現在の状態と発生する事象だけで決定される”場合の動作を表すのに有効である。 ウ 発生した事象の時間的関係から状態を導く場合に有効である。 エ モジュールの制御構造と、受渡しパラメタ、受渡しデータを記述する場合に有効である。

解答 イ

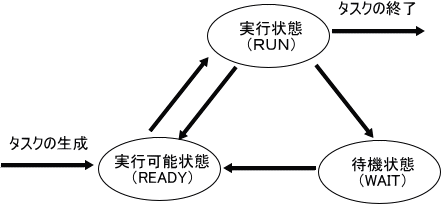

解説 状態遷移図とは、以下のような図（下図はタスクの例）で状態と遷移する条件などを記述することで、システムの状態を示す図です。

問５７ オブジェクト指向において、クラスをカプセル化する利点はどれか。

ア インスタンス変数名を変えても、クラスの利用者に影響しない。 イ クラスのインタフェースを変えても、クラスの利用者に影響しない。 ウ クラス名を変えてもフィールド名とメソッド名を変えなければ、クラスの利用者に影響しない。 エ メソッド名を変えても、クラスの利用者に影響しない。

解答 ア

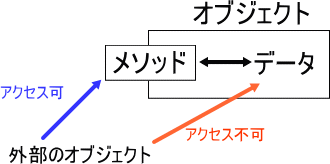

解説 オブジェクト指向の概念について下にまとめます。 クラス：データとメソッドを１つにまとめたもの インスタンス変数：クラスの中で値を保持するための変数 メソッド：オブジェクトがもっている手続のこと メッセージ：オブジェクト間でやり取りされる情報のこと カプセル化：データにメソッドを通じてのみアクセスできること インスタンス：型であるクラスに実際の値を入れて、具現化すること 抽象化：共通の性質をまとめて定義したもの、一般的にスーパークラスとして定義される。 継承：スーパークラスを取り込むこと。（例：人間クラスを継承して学生クラスを作る） 多相性（多態性）：同じメッセージに対して別の振る舞いをすること（例『鳴く』というメッセージに対して、『ワンワン・ニャーニャー』など別の振る舞いをする） オブジェクト指向の代表的な言語にＪａｖａやＲｕｂｙＣ＃などが挙げられます。 次に、カプセル化のイメージを図示したものが以下になります。 カプセル化の利点はいくつかありますが、ここでは代表的な２つを挙げておきます。 �@データへは必ずメソッドを介してアクセスすることになるので、データやデータ構造を隠せる（データ隠ぺい）。 �Aインスタンス変数名が変わっても、クラス内の変数名が変わっただけなので、影響はありません。

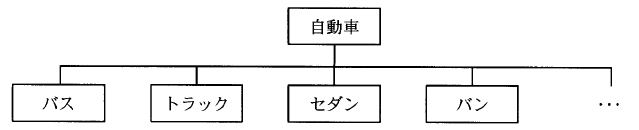

問５８ オブジェクト指向において、図のような階層クラスを構築する場合、クラス間の関係の説明として、適切なものはどれか。

ア “バス”、“トラック”などのクラスが“自動車”のデータを引き継ぐことを、インスタンスという。 イ “バス”、“トラック”などのクラスの共通部分を抽出して、“自動車”のクラスとして定義することを、汎化という。 ウ “バス”、“トラック”などのクラスは、“自動車”のクラスに対して、スーパクラスという。 エ “バス”、“トラック”などのそれぞれのクラスの違いを“自動車”のクラスとして定義することを、特化という。

解答 イ

解説 まず、別のクラスのデータを引き継ぐことを継承といいます。これを踏まえて、スーパクラス（親クラス）とサブクラス（子クラス）についてまとめます。 いま上図のように、、著作物を継承した雑誌とＣＤがあるとします。このとき、著作物をスーパクラス、雑誌とＣＤをサブクラスといいます。 重要なのは、子クラスでは、親クラスで定義されたデータやメソッドが利用できるということです。これいにより、プログラムの再利用性が高まります。 次に、サブクラスの共通部分を取り出してスーパクラスを定義することを汎化、スーパクラスにデータやメソッドを追加してサブクラスを定義することを特化といいます。 なお、インスタンスとは、taro = Dog.newのように、Dogクラスから実際にtaroという変数を作り出すことをいいます。
