平成１９年度 春期 ソフトウェア開発技術者試験 問４１−６０ 解答編



このページは

ソフ開

（ソフトウェア開発技術者試験）

の解答と解説のページです。

問題だけで勉強したい方は目次へ戻ってください


問４１ 基底クラスと派生クラスの関係にあるものはどれか。
ア “会社”と“社員”
イ “自動車”と“エンジン”
ウ “図形”と“三角形”
エ “人間”と“頭”
解答 ウ
解説 継承とは、オブジェクト指向の再利用技術の一種で、基底クラス（親クラス）を派生クラス（子クラス）で再利用する技術です。以下に概念図を示します。

継承を表示できません

派生クラスは、基底クラスの性質をすべて受け継ぐことになりますので、選択肢の中では図形（基底クラス）と三角形（派生クラス）の関係が継承の関係にあるといえます。

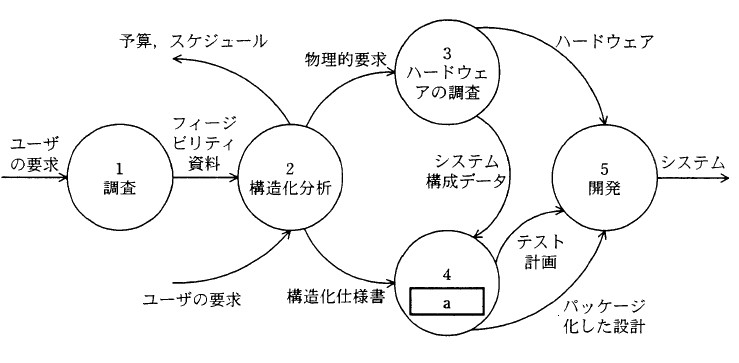

問４２ 図は、デマルコが提唱している構造化技法を基本としたシステム開発プロジェクトのライフサイクルを表現したものである。図中のａに入れる適切なものはどれか。

画像（問42）を表示できません
ア 機能設計
イ 構造化設計
ウ プログラム設計
エ プロトタイピング
解答 イ
解説 [　ａ　]の部分において、入力が構造化仕様書、システム構造データ。出力がテスト計画、パッケージ化した設計となっています。構造化仕様書を入力とし、テスト計画を出力するので、構造化設計が適切であるといえます。

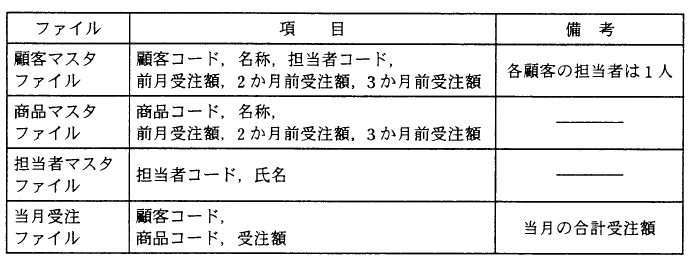

問４３ ある企業では、顧客マスタファイル、商品マスタファイル、担当者マスタファイル及び当月受注ファイルを基にして、月次で受注実績を把握している。各ファイルの項目が次の通りであるとき、これら四つのファイルを使用して当月分と直前の３か月分の出力が可能な受注実績はどれか。

画像（問43）を表示できません
ア 顧客別の商品別受注実績
イ 商品別の顧客別受注実績
ウ 商品別の担当者別受注実績
エ 担当者別の顧客別受注実績
解答 エ
解説 各顧客の担当者は１人なので、、担当者と顧客は１対多で結合されています。顧客マスタファイルには、３か月分のデータがあるので、担当者別の顧客別受注実績は計算することができます。商品コードが当月受注ファイルにしかないので、商品別の処理を３ヶ月前までさかのぼることはできません。
問４４ テストで使用されるドライバ又はスタブの機能のうち、適切なものはどれか。
ア スタブは、テスト対象モジュールからの戻り値を表示・印刷する。
イ スタブは、テスト対象モジュールかを呼び出すモジュールである。
ウ ドライバは、テスト対象モジュールから呼び出されるモジュールである。
エ ドライバは、テスト対象モジュールに引数を渡して呼び出す。
解答 エ
解説 テストと仮モジュールについてまとめます。

トップダウンテスト：上位のモジュールから順に開発していく、テストには仮の下位モジュール『スタブ』が利用される。
ボトムアップテスト：下位のモジュールから順に開発していく、テストには仮の上位モジュール『ドライバ』が利用される。

テストするモジュールを呼び出す上位のモジュールがドライバ、テストするモジュールから呼び出される下位のモジュールがスタブです。
よって、選択肢ア、イ、エがドライバ。選択肢ウがスタブの説明です。
問４５ データが昇順に並ぶようにリストへデータを挿入するサブルーチンを作成した。このサブルーチンのテストに用いるデータの組合せとして、網羅性の観点から適切なものはどれか。ここで、データは左側から順にサブルーチンへ入力する。
ア １，３，２，４
イ ３，１，４，２
ウ ３，４，２，１
エ ４，３，２，１
解答 イ
解説 テストデータを作成する際には、網羅性（いろいろな場合をテストできる）を考慮する必要があります。今回の場合では、データを挿入する場所ができるだけばらばらになるようにデータを入力するべきであるといえます。

選択肢ア：[１]→[１，３]（末尾に追加）→[１，２，３]（途中に追加）→[１，２，３，４]（末尾に追加）
選択肢イ：[３]→[１，３]（先頭に追加）→[１，３，４]（末尾に追加）→[１，２，３，４]（途中に追加）
選択肢ウ：[３]→[３，４]（末尾に追加）→[２，３，４]（先頭に追加）→[１，２，３，４]（先頭に追加）
選択肢エ：[４]→[３，４]（先頭に追加）→[２，３，４]（先頭に追加）→[１，２，３，４]（先頭に追加）

よって、先頭、途中、末尾のそれぞれに追加が行われる選択肢イのテストデータが一番網羅性が高いといえます。
問４６ ＪＩＳ Ｘ ０１２９−１で定義されたソフトウェアの品質特性の説明のうち、適切なものはどれか。
ア 機能性とは、ソフトウェアが、指定された条件の下で利用されるときに、明示的及び暗示的必要性に合致する機能を提供するソフトウェア製品の能力のことである。
イ 効率性とは、指定された条件の下で利用するとき、理解、習得、利用でき、利用者にとって魅力的であるソフトウェア製品の能力のことである。
ウ 信頼性とは、明示的な条件の下で、使用する資源の量に対比して適切な性能を提供するソフトウェア製品の能力である。
エ 保守性とは、指定された条件の下で利用するとき、指定された達成水準を維持するソフトウェア製品の能力のことである。
解答 ア
解説 ソフトウェア製品の外部及び内部品の品質特性とは、下の６つの性質を指します。さらに、（）内の副特性があります。

機能性（合目的性、正確性、相互運用性、セキュリティ、機能性標準適合性）：必要な機能を提供する能力
信頼性（成熟性、障害許容性、回復性、信頼性標準適合性）：達成水準を維持する能力
使用性（理解性、習得性、運用性、魅力性、使用性標準適合性）：利用者にとって魅力的である能力
効率性（時間効率性、資源効率性、効率性標準適合性）：資源の量と対比したとき適切な性能を提供する能力
保守性（解析性、変更性、安定性、試験性、保守性標準適合性）：修正、変更が容易にできる能力
移植性（環境適応性、設置性、共存性、置換性、移植性標準適合性）：別の環境に移すための能力

なお、利用時の品質には、有効性、生産性、安全性、満足性の４つがあります。

選択肢イは、使用性の説明です。
選択肢ウは、効率性の説明です。
選択肢エは、信頼性の説明です。
問４７ 教育技法の説明のうち、適切なものはどれか。
ア インバスケットは、一定時間内に数多くの問題を処理させることによって、問題の関連性、緊急性、重要性などに対する総合的判断力を高める技法である。
イ ケーススタディは、日常の開発業務の中で、先輩や上司が個別に指導し、実体験から知識を習得させる技法である。
ウ ブレーンストーミングは、参加者に特定の役割を演技させることによって、各立場の理解や問題解決力を高める技法である。
エ ロールプレイングは、アイディアへの批判禁止の下で会議を進める。創造的問題解決に適した技法である。
解答 ア
解説 代表的な教育技法について下にまとめます。

インバスケット：一定時間に多くの問題を処理させることで、処理能力の向上を中心に、判断力などを鍛える手法です。
ケーススタディ：実際にあった事例や具体的な事例をもとに、自分ならどうするかの具体的な判断をする練習をします。
ロールプレイング：ロールとは役割を演じるという意味で、参加者がその役割りを演じ、立場を理解し問題を解決する能力を高めます。
ＯＪＴ（On the Job Training）：上司や先輩から実際の具体的な仕事を通して、能力を高める技法です。

なお、ブレーンストーミングは教育技法ではなく、アイディア創造法の一つです。以下のような原則があります。
@質より量：内容よりも数を重視してアイディアを出す。
A批判厳禁：他人のアイディアの批判をしてはいけない。
B自由奔放：奇抜・斬新・ユニークなアイディアを歓迎する。
C結合・便乗：他人の意見を結合したり、加えたりすることを認める。
問４８ ＤＡ（Data Administrator）とＤＢＡ（Database Administrator）を別々に任命し場合のＤＡの役割として、適切なものはどれか。
ア 業務データ量の増加傾向を把握し、ディスク装置の増設などを計画・実施する。
イ システム開発の設計工程では、主に論理データベース設計を行い、データ項目を管理し標準化する。
ウ システム開発のテスト工程では、主にパフォーマンスチューニングを担当する。
エ システム障害が発生した場合には、データの復旧や整合性のチェックなどを行う。
解答 イ
解説 ２つの役割を下にまとめます。

ＤＡ：データの設計、項目の管理を行う。
ＤＢＡ：データベースの運用や、管理、保守を行う。

よって、選択肢ア、ウ、エは、ＤＢＡの役割といえます。

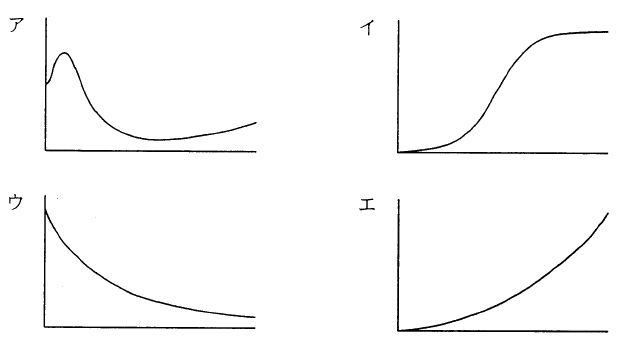

問４９ 自社で開発した大規模なアプリケーションソフトウェアの保守費用の推移を表したグラフとして、適切なものはどれか。ここで、グラフの横軸は使用開始から使用停止までの経過時間、縦軸は単位期間当たりの保守費用とする。
画像（問49ans）を表示できません
解答 ア
解説 導入時は初期不良などが発生しますので、保守費用は上昇します。その後徐々に低下していきますが、年月の経過とともに徐々に不良が発生し、保守費用が必要になるといえます。

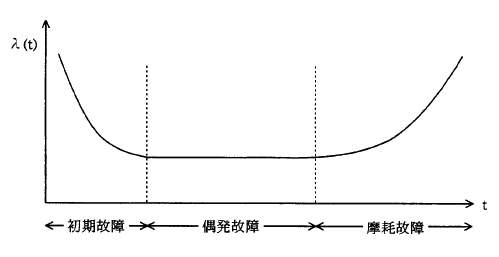

また、製品の障害率と時間を表したバスタブ曲線も例示しておきます。

バスタブ曲線を表示できません
問５０ ＩＴＩＬにおけるサービスサポートのプロセスはどれか。
ア 可用性管理
イ キャパシティ管理
ウ サービスレベル管理
エ 変更管理
解答 エ
解説 サービスサポートプロセスは、一つの機能と五つのプロセスで構成されています。下に内容をまとめます。

インシデント管理：障害時の迅速な回復を行い、影響を最小限にする
問題管理：インシデントや障害の原因の解明と対策・再発防止を行う
構成管理：構成アイテム情報の収集や維持・管理・確認・検査を行う
変更管理：構成アイテムの変更を安全かつ効率的に実施する
リリース管理：変更管理プロセスで承認された内容を本番環境に反映させる
サービスデスク：顧客との窓口の役割をし、サポート業務を行う

また、主に中長期的なＩＴサービスの計画と改善手法について記載されているサービスデリバリプロセスは、五つのプロセスで構成されています。

サービスレベル管理：サービス提供者と利用顧客の間で合意したサービスレベルを管理する
ITサービス財務管理：サービスの提供に必要なコストとサービス利用に伴う収益性を管理する
可用性管理：サービスの提供に必要なシステムとマンパワーに関する可用性を管理する
ITサービス継続性管理：ITサービスの提供が停止した場合の顧客への影響を最小限に防ぐ
キャパシティ管理：利用顧客が要求するサービスレベルに対し、システムに必要とされるリソースを管理する
問５１ ＴＣＰ／ＩＰネットワークにおけるＲＡＲＰの機能として、適切なものはどれか。
ア ＩＰパケットが通信先のＩＰアドレスに到達するかどうかを調べる。
イ ＭＡＣアドレスからＩＰアドレスを求める。
ウ ドメイン名とホスト名からＩＰアドレスを求める。
エ プライベートＩＰアドレスとグローバルＩＰアドレスを相互に変換する。
解答 イ
解説 ＡＲＰ（Address Resolution Protocol）とはＭＡＣアドレス（データリンク層）から対応するＩＰアドレス（ネットワーク層）を得るプロトコルで、その対応表のことをＡＲＰ表といいます。逆に、ＩＰアドレスから、ＭＡＣアドレスを得るプロトコルをＲＡＲＰ（Reverse ARP）といいます。

選択肢アは、ＩＣＭＰ（Internet Control Message Protocol）の説明です。
選択肢ウは、ＤＮＳ（Domain Name System）の説明です。
選択肢エは、ＮＡＴ（Network Address Translation）の説明です。
問５２ ＩＰネットワークプロトコルのうち、ＯＳＩ基本参照モデルのトランスポート層に位置するものはどれか。
ア ＨＴＴＰ
イ ＩＣＭＰ
ウ ＳＭＴＰ
エ ＵＤＰ
解答 エ

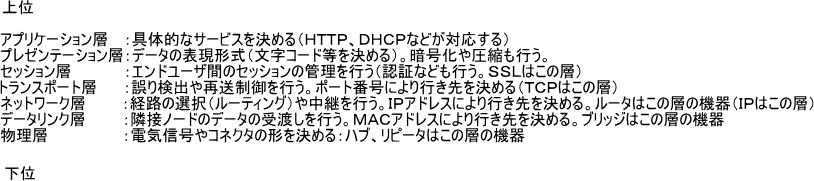

解説 まず、ＯＳＩ基本参照モデルを以下に図示します。

ＯＳＩ基本参照モデルを表示できません

それぞれの選択肢をＯＳＩ基本参照モデルに対応させると以下のようになります。
ＨＴＴＰ：アプリケーション層
ＩＣＭＰ：ネットワーク層
ＳＭＴＰ：アプリケーション層
ＵＤＰ：トランスポート層

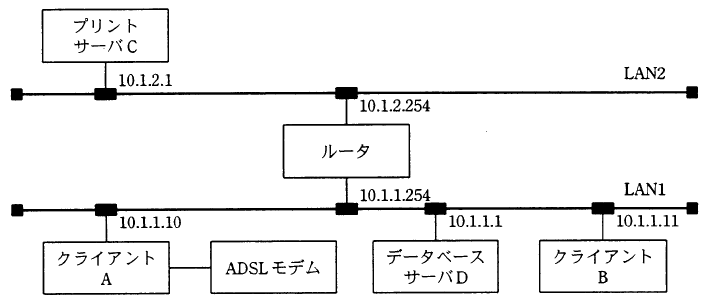

問５３ 図のＴＣＰ／ＩＰネットワークにおいて、クライアントＡをＬＡＮ１に接続するに当たって、サブネットを、誤って２５５．２５５．０．０と設定してしまった。このとき、クライアントＡで発生する事象はどれか。ここで、ＡＤＳＬモデムはクライアントＡにＵＳＢで接続し、ほかの機器はサブネットマスクを正しく２５５．２５５．２５５．０と設定してあるとする。また、ルータではプロキシＡＲＰは動作していないものとする。

画像（問53）を表示できません
ア ＡＤＳＬモデムを経由してインターネットにアクセスできなくなる。
イ クライアントＢと通信できなくなる。
ウ データベースサーバＤにアクセスできなくなる。
エ プリントサーバＣに出力できなくなる。
解答 エ
解説 サブネットマスクを２５５．２５５．０．０にしてしまうと、ＬＡＮ１とＬＡＮ２のネットワーク部が１０．１．０．０になり同じネットワークだと判断され、ルータ越しに正しい通信ができないと考えられます。
問５４ クラスＣのプライベートＩＰアドレスとして利用できる範囲はどれか。
ア １０．０．０．０〜１０．２５５．２５５．２５５
イ １２８．０．０．０〜１２８．２５５．２５５．２５５
ウ １７２．１６．０．０〜１７２．３１．２５５．２５５
エ １９２．１６８．０．０〜１９２．１６８．２５５．２５５
解答 エ
解説 主に使用される３つのクラスとそのホストの振り分けを以下にしめします。

クラスＡ：ネットワーク部８ビット（先頭は０）、ホスト部２４ビット。範囲は10.0.0.0〜10.255.255.255。利用できるホスト数は224-2=16,777,214個
クラスＢ：ネットワーク部１６ビット（先頭は１０）、ホスト部１６ビット。範囲は172.16.0.0〜172.31.255.255。利用できるホスト数は212-2=65,534個
クラスＣ：ネットワーク部２４ビット（先頭は１１０）、ホスト部８ビット。範囲は192.168.0.0〜192.268.255.255。利用できるホスト数は28-2=254個

クラスにとらわれないで、任意のビット数で分けるＣＩＤＲというのもあります。
問５５ 電子メールの内容の機密性を高めるために用いられるプロトコルはどれか。
ア ＩＭＡＰ４
イ ＰＯＰ３
ウ ＳＭＴＰ
エ Ｓ／ＭＩＭＥ
解答 エ
解説 まず、メールの送受信は下の図のようになります。

メール

そして、ＭＩＭＥ（Multipurpose Internet Mail Extensions）とは、本来アスキーコードしか電子メールで様々なフォーマットを取り扱えるようにしたものです。さらに、ＭＩＭＥにセキュリティ機能を追加したものをＳ／ＭＩＭＥといいます。

なお、ＩＭＡＰ（Internet Message Access Protocol）は、メールサーバ上の電子メールにアクセスして操作するプロトコルです。
問５６ セキュリティ関連のプロトコルに関する記述のうち、適切なものはどれか。
ア ＩＰｓｅｃは、ＰＰＰの認証用プロトコルの一つである。
イ ＰＡＰは、ＬＡＮ間接続やダイヤルアップ接続を行う際のユーザ認証に、暗号を使用したプロトコルである。
ウ ＰＰＰは、暗号技術を導入してセキュリティを強化した電子メールシステムのプロトコルである。
エ ＳＳＬは、Ｗｅｂサーバとブラウザとの間でデータを暗号化して転送する場合に使用することができるプロトコルである。
解答 エ
解説 それぞれのセキュリティプロトコルを以下にまとめます。

ＩＰｓｅｃ（Security Architecture for Internet Protocol）：ＩＰパケットを暗号化するプロトコル。パケット単位で暗号化を行う。ＩＰｖ４、ＩＰｖ６の両方で利用できる。
ＰＡＰ(Password Authentication Protocol)：ダイヤルアップ接続などのパスワード認証を行うプロトコル。内容は暗号化されずにサーバに送信される。
ＰＰＰ（Point to Point Protocol）はダイヤルアップなどで使われるデータリンク層のプロトコルで、ＬＡＮなどのイーサネットで利用できるようにしたＰＰＰｏＥが有名。
ＳＳＬ（Secure Sockets Layer）：トランスポート層で暗号化通信を行ない、上位層の安全な通信を行う。ＨＴＴＰＳ通信を行う場合などに用いられる。
問５７ 図のように１６ビットのデータを４×４の正方形状に並べ、行と列にパリティを付加することによて何ビットまで誤りを訂正できるか。ここで、図の網掛け部分がパリティを表している。

画像（問57）を表示できません
ア １
イ ２
ウ ３
エ ４
解答 ア

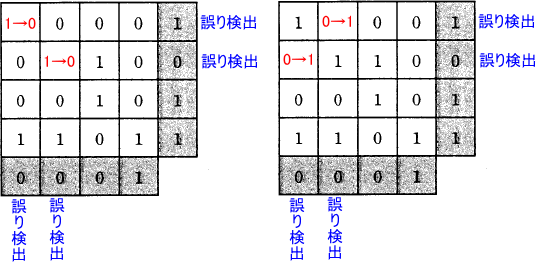

解説 １ビットの誤りの場合は問題なく訂正できますが、以下のような２ビットの誤りはどちらも、同じパリティの状態になってしまうので、２ビットは誤り検出はできますが、訂正はできない場合があります。

画像（問57kai）を表示できません
問５８ ０〜２０ｋＨｚの帯域幅のオーディオ信号をディジタル信号に変換するのに必要な最大のサンプル周期を標本化定理によって求めると、何マイクロ秒か。
ア ２．５
イ ５
ウ ２５
エ ５０
解答 ウ
解説 まず、アナログデータ（時間も振幅も連続）をディジタルデータに変換するためには、標本化→量子化→符号化という作業を行います。各作業を簡単に以下にまとめます。

標本化：時間を離散化する。
量子化：振幅を離散化する。
符号化：量子化したデータを特定の符号に対応付けする。

標本化定理とは、『標本化において、アナログ信号をディジタル信号に変換し、もとに戻す際に完全にもとのアナログ信号を復元するためには、もとの最大周波数の２倍でサンプリングするとよい』というものです。つまり、２０ｋＨｚの２倍４０ｋＨｚで標本化するといいので、１／４０×１０００＝０．０２５×１０-3＝２５×１０-6＝２５マイクロ秒となります。

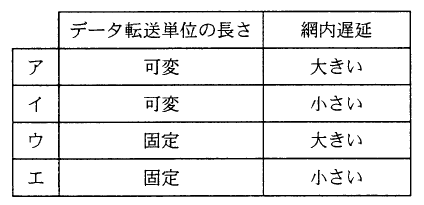

問５９ ＡＴＭとパケット交換方式とを比較した場合、ＡＴＭの特徴として適切なものはどれか。
画像（問59ans）を表示できません
解答 エ
解説 ２つの方式を以下にまとめます。

ＡＴＭ（Asynchronous Transfer Mode）：セルと呼ばれる、４８バイトのデータ（ペイロード）と５バイトのヘッダで構成された、５３バイトの固定長のブロックを伝送する方式
パケット交換方式：データを幾つかのブロックに分割し、各ブロックに制御情報を付加して送信する方式

データを固定長にし、ハードウェアで処理することで高速化しています。一方でパケット交換は誤り制御などに比較的時間がかかります。
問６０ １０Ｍビット／秒のＬＡＮで接続された４台のノード（Ａ，Ｂ，Ｃ，Ｄ）のうち、２組（ＡとＢ，ＣとＤ）のノード間でそれぞれ次のファイル転送を行った場合、ＬＡＮの利用率はおよそ何％か。ここで、転送時にはファイルの大きさの３０％に当たる各種制御情報が付加されているものとする。また、ＬＡＮではリピータハブが使用されており、衝突は考えないものとする。

ファイルの大きさ：平均１，０００バイト
ファイルの転送頻度：平均６０回／秒（１組当たり）
ア ２
イ ６
ウ １０
エ １２
解答 エ
解説 まず、転送データ量をもとめます。（１０００バイト（データ本体）＋３００バイト（各種制御情報））×６０（転送頻度）×２（組）＝156,000バイト。つぎに、転送回線は１０Ｍビット／秒なので、１．２５Ｍバイト／秒となり、１５６ｋバイト／１２５０ｋバイト＝０．１２４８となり、約１２％使用していることが分かります。
