平成２２年度 春期 基本情報技術者試験 問４１−６０ 解答編

基本情報

（基本情報技術者試験）

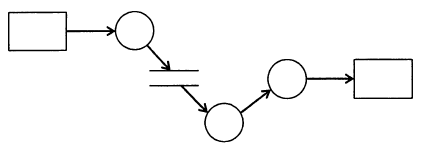

問４５ 図は構造化分析法で用いられるＤＦＤの例である。図中の“○”が表しているものはどれか。

ア アクティビティ イ データストア ウ データフロー エ プロセス

解答 エ

解説 ＤＦＤの機能をまとめると以下のようになります。

問４６ データモデルが次の表記法に従うとき、Ｅ−Ｒ図の解釈に関する記述のうち、適切なものはどれか。

ア 同一の商品は一つの仕入先から仕入れている。 イ 発注明細と納品明細は１対１に対応している。 ウ 一つの発注で複数の仕入先に発注することはない。 エ 一つの発注で複数の商品を発注することはない。

解答 ウ

解説 一つの商品は複数の仕入れ先から仕入れているので選択肢アは間違いです。発注明細と納品明細は商品を介して１つの発注明細に対して複数の納品明細があるので選択肢イは間違いです。発注と商品も、仕入先を介して考えると、１つの発注に対して、複数の商品があり得ます。発注はゼロ以上で仕入れ先は１なので、選択肢エは正しいといえます。

問４７ オブジェクト指向におけるクラス間の関係のうち、適切なものはどれか。

ア クラス間の関係は、二つのクラス間でだけ定義できる。 イ サブクラスではスーパクラスの操作を再定義することができる。 ウ サブクラスのインスタンスが、スーパクラスで定義されている操作を実行するときは、スーパクラスのインスタンスに操作を依頼する。 エ 二つのクラスに集約の関係があるときには、集約オブジェクトは部品オブジェクトの属性と操作を共有する。

解答 イ

解説 オブジェクト指向の特徴の一つに継承（インヘリタンス）があります。まずは、これを以下に示します。 継承によって、親のデータやメソッドを使うことができますが、親から継承したメソッドを上書き（再定義）することもできます。これをオーバーライドといいます。

問４８ 設計するときに、状態遷移図を用いることが適切なシステムはどれか。

ア 月末及び決算時の棚卸資産を集計処理する在庫棚卸システム イ システム資源の稼働状況を測定し、レポートとして出力するシステム資源稼働状況測定システム ウ 水道の検針データから料金を計算する水道料金計算システム エ 設置したセンサの情報から、温室内の環境を適切に保つ温室制御システム

解答 エ

解説 状態遷移図は以下のような図で、現在の状態と入力された値から、次の状態を表すのに適しています。よって、状態数が決まっており、かつ入力が決まっている場合には適した図だといえます。

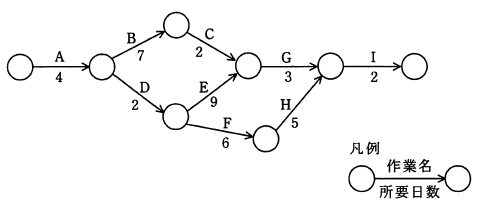

問５１ 九つの作業からなるプロジェクトがある。作業Ｅの所要日数を９日から６日に短縮すると、このプロジェクトの最短作業日数を何日短縮できるか。

ア ０（短縮できない） イ １ ウ ２ エ ３

解答 イ

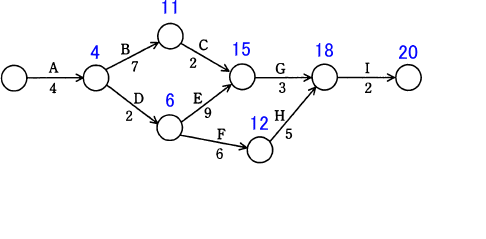

解説 まず、現在は、クリティカルパスがＡ→Ｄ→Ｅ→Ｇ→Ｉで所要日数は２０日となります。 つぎに、短縮後を計算すると以下のようになり、クリティカルパスは、Ａ→Ｄ→Ｆ→Ｈ→Ｉで所要日数は１９日となります。 よって、短縮できるのは１日となります。

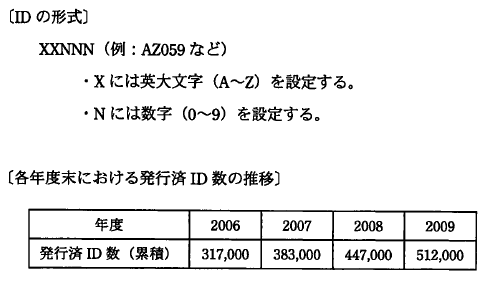

問５５ Ａ社の会員登録処理では、次の形式のＩＤを発行している。各年度末での発行済ＩＤ数の推移は表のとおりである。今後もこの傾向が続くと仮定した場合、この形式によるＩＤは何年度に発行し尽くすと予想されるか。ここで、脱会した会員のＩＤは欠番として管理し、再利用は行わない。

ア ２０１０年度 イ ２０１１年度 ウ ２０１２年度 エ ２０１３年度

解答 ウ

解説 まず、使用できるＩＤの総数を求めます。Ｘは２６種類、Ｎは１０種類なので、２６×２６×１０×１０×１０＝６７６０００種類設定できます。 次に、年間どれだけ新しいＩＤが発行されているかを考えます。 ２００４→２００５：３８３０００−３１５０００＝６６０００ ２００５→２００６：４４７０００−３８３０００＝６４０００ ２００６→２００７：５１２０００−４４７０００＝６５０００ 今後、３年間の平均は６５０００ずつ増えると仮定します。 ２００７→２００８：５１２０００＋６５０００＝５７７０００ ２００８→２００９：５７７０００＋６５０００＝６４２０００ ２００９→２０１０：６４２０００＋６５０００＝７０７０００ よって、２０１０年には、６７６０００をこえるので、ＩＤが枯渇するといえます。
