平成１８年度秋期 基本情報 問４１−６０ 解答編




このページは

基本情報

（基本情報技術者試験）

の解答と解説のページです。

問題だけで勉強したい方は目次へ戻ってください

問４１ 外部設計工程の論理データ設計で行うべき作業項目はどれか。
ア データ項目の洗い出しとデータ構造の決定
イ データファイル編成と媒体の決定
ウ データへのアクセス時間とデータファイルの容量の見積り
エ データレコードのレイアウトの決定
解答 ア
解説 外部設計とは、内部設計の跡に行われる工程で、主に画面設計などをおこないます。

選択肢イ、ウ、エは、内部設計の説明です。
問４２ モジュール間やサブシステム間のインタフェースを検証するために行うテストはどれか。
ア 運用テスト
イ 結合テスト
ウ システムテスト
エ 単体テスト
解答 イ

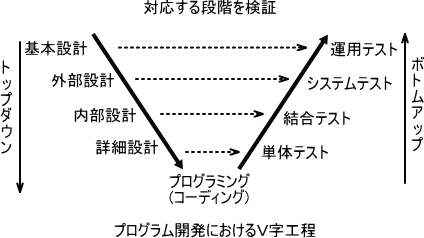

解説 まず、設計とテストをＶ字工程で表すと下のようになります。

画像（問43kai）を表示できません

単体テストでは、１つのモジュールでテストを行います。
結合テストでは、複数のモジュールを結合してテストを行います。
システムテストでは、すべてのモジュールを結合してテストを行います。
運用テストでは、実際に運用する上で問題がないかをテストします。
問４３ 表は、あるプログラムの入力データを、有効同値クラスと無効同値クラスに分けたものである。同値分割法によってテストケースを設計する場合、最小限のテストデータの組合せとして、適切なものはどれか。

画像（問43）を表示できません
ア −２、０、１、５、６、８
イ ０、１、５、６
ウ −１、３、６
エ １、５
解答 ウ
解説 ブラックボックステストの代表的な手法である同値分割法と限界値分析を下にまとめます。

同値分割法：それぞれの有効な範囲の代表と、無効な範囲の代表を選んでテストします。
限界値分析：それぞれの有効な範囲と無効な範囲を、またぐように値を選んでテストします。

今回は３つのクラスがあるので、それぞれから代表値を選んだ選択肢ウが正解となります。
選択肢イは限界値テストのテストを行うデータといえます。
問４４ プログラム中に次の複合判定がある。

条件１ ＯＲ （条件２ ＡＮＤ 条件３）


判定条件網羅（分岐網羅）に基づいてテストする場合、追加するテスト項目として、適切なものはどれか。

[終了したテスト項目]
(1) 条件１が真、条件２が偽、条件３が偽
(2) 条件１が偽、条件２が真、条件３が真
画像（問44ans）を表示できません
解答 ア
解説 ホワイトボックステストの手法について下にまとめます。

命令網羅：命令が必ず１度は実行されるようにする。つまり、if文(if-elseではない)では真だけ通過すればよい。
判定条件網羅（分岐網羅）：すべての判定条件で、真と偽を１回以上行うようにする。
条件網羅（分岐条件網羅）：すべての判定条件で、条件文の中のＡＮＤやＯＲも真と偽のすべての組み合わせを行うようにする。
複数条件網羅：すべての条件の真と偽の組み合わせが１度は実行するようにする。

判定条件網羅は、すべての判定で真と偽が実行されるようにします。現在、１，２の両方とも全体として真と判定されるので、偽を実行する必要があります。よって、選択肢アを追加することで、偽をカバーすることができます。
問４５ 図に示すテスト工程品質管理図の解釈と今後の対応のうち、適切なものはどれか。

画像（問45）を表示できません
ア 作り込み品質が悪いと判断できるので、誤り多発箇所の重点対策が必要である。前工程の品質状況を見直し、必要であれば前工程をやり直す。
イ テスト項目の消化が遅く、今のうちにテスト環境の不備や開発要員の不足について対策を検討しておくべきである。品質については、予測した以上に誤りを検出しており、問題はない。
ウ テスト項目の消化が速く、予測した以上に誤りの検出が進んでいる。テストの前半でもあるので、このままテストを継続して様子を見るのがよい。
エ テスト項目の消化度合いに比べて誤りの検出が進んでおり、テストが効率的に進行中である。現時点で注意することはないが、未解決な誤りを長期間抱え込まないように、誤りへの対処の進捗管理が必要である。
解答 ア
解説 時間と累積バグ数を表したものを信頼度成長曲線といいます。この図では、累積バグ数の検出数が多い上に、未消化テスト項目数もなかなか減っていないので、品質が悪いと予想できます。
問４６ 表の機能と特性を持ったプログラムのファンクションポイント値は幾らか。ここで、複雑さの補正係数は０．７５とする。

画像（問46）を表示できません
ア １８
イ ２４
ウ ３０
エ ３２
解答 ア
解説 ファンクションポイント法とは、ソフトウェアの開発規模を見積もる手法の一つで、関数の開発難易度と個数を重み付けすることで算出します。
この例では、（１×４＋２×５＋１×１０）×０．７５＝２４×０．７５＝１８となります。
問４７ オンラインシステムの障害対策に関する記述のうち、適切なものはどれか。
ア ジャーナルファイルやマスタファイルのバックアップファイルは、すぐに復旧処理ができるようにオリジナルファイルと同一の場所に保管する。
イ トランザクションの処理が正常に終了できなかったときは、トランザクション開始直前の状態に戻すために、ロールフォワード処理を実行する。
ウ マスタファイルと、一定時間ごとに作成したマスタファイル更新用のトランザクションファイルを用いて、システム障害発生直前の最新データを復元する。
エ マスタファイルは、オンラインサービスの終了時にバックアップを取得するするだけでなく、システムの特性に応じた時期にバックアップファイルを取得する。
解答 エ
解説 間違いの選択肢の内容を解説します。

選択肢ア：バックアップファイルは、地震などによる被害でオリジナルと同時に失われないように、遠隔地の置いておくべきです。
選択肢イ：トランザクションを直前に戻す作業はロールバック処理です。
選択肢ウ：このようなファイルはトランザクションファイルではなく、ログファイルやジャーナルファイルと呼ばれるものを使います。
問４８ システムの保守に関する記述のうち、ＭＴＢＦを長くできるものはどれか。
ア 遠隔保守を実施する。
イ 故障発生箇所の臨時保守を実施する。
ウ 保守センタを１か所集中配置から分散配置に変える。
エ 予防保守を実施する。
解答 エ
解説 まず、稼働率にかかわりの深いＭＴＢＦとＭＴＴＲをについて下にまとめます。
ＭＴＢＦ（Mean Time Between Failure：平均故障間隔）＝合計稼働時間／故障回数（信頼性に関係）
ＭＴＴＲ（Mean Time To Repair：平均復旧時間）合計故障時間／故障回数（保守性に関係）
システムの定期的に保守点検をすることで、早期に問題点を発見でき、ＭＴＢＦを長くすることができます。
選択肢ア、イ、ウはＭＴＴＲを短くすることができるといえます。
問４９ ソースコードやオブジェクトコードを解析して、プログラムの仕様と設計の情報を取り出す手法はどれか。
ア リエンジニアリング
イ リストラクチャリング
ウ リバースエンジニアリング
エ リファクタリング
解答 ウ
解説 現在動いているプログラムから、その設計書などを作成する手法をリバースエンジニアリングといいます。市場の製品をリバースエンジニアリングをすることは、一般的には禁止されていることが多いです。リバースエンジニアリングの後、その設計書を元にフォワードエンジニアリングで製品を作成します。

リエンジニアリングとは、企業を改革するために、ルールを見直し、プロセスの再設計をすること。
リストラクチャリングとは、ロシア語を語源にし、現在はリストラというカタカナ語になっていますが、本来は社員を解雇するという意味ではなく、企業が収入にあわせて、組織を再編成するという意味です。
リファクタリングとは、プログラムの内容を替えずに、ソースコードを整理することです。
問５０ 次の条件でのアプリケーションプログラムの初年度の修正費用の期待値は、およそ何万円か。

[条件]
(1) プログラム規模：２，０００ｋステップ
(2) プログラムの潜在不良率：０．０４件／ｋステップ
(3) 潜在不良の年間発見率：２０％／年
(4) 発生不良の分類 影響度大の不良：２０％、影響度小の不良：８０％
(5) 不良１件当たりの修正費用 影響度大の不良：２００万円、影響度小の不良：５０万円
(6) 修正するのは、影響度大の不良だけとする。
ア ６４０
イ １，２８０
ウ １，６００
エ ６，４００
解答 ア
解説 ２０００×０．０４＝８０件この中の２０％が発見されるので、８０×０．２＝１６．この中で、影響度大は２０％なので、１６×０．２＝３．２件。これを修正するので、３．２×２００＝６４０万円となります。
問５１ 相手のＩＰがわかっているがＭＡＣアドレスが未知の場合、そのＭＡＣアドレスを取得するのに使用されるものはどれか。
ア ＡＲＰ
イ ＤＨＣＰ
ウ ＩＣＭＰ
エ ＮＡＴ
解答 ア
解説 イーサネット環境において、ＩＰアドレスからＭＡＣアドレスを取得するプロトコルをＡＲＰ（Address Resolution Protocol）といいます。逆に、ＭＡＣアドレスからＩＰアドレスを取得するプロトコルをＲＡＲＰ(Reverse Address Resolution Protocol)といいます。

ＤＨＣＰ（Dynamic Host Configuration Protocol）は、動的にネットワークに必要な情報（ＩＰアドレスなど）を割り当てるプロトコルをいいます。
ＩＣＭＰ（Internet Control Message Protocol）は、ネットワークのエラーや制御メッセージを転送するプロトコルをいいます。pingもこれを利用しています。
ＮＡＴ（Network Address Translation）は、１つのグローバルアドレスを共有するため、ローカルアドレスとの変換を行う技術をいいます。ＮＡＰＴ（Network Address Port Translation）やＩＰマスタードはポート番号も動的に変換することができます。
問５２ ＴＣＰ／ＩＰのネットワーク192.168.31.0をサブネットマスク255.255.255.248のサブネットに分割する。このネットワーク全体では最大幾つのホストアドレスを割り当てることができるか。
ア １９２
イ ２２４
ウ ２４０
エ ２５４
解答 ア
解説 まず、ネットワークマスクの１の部分がネットワーク部。０の部分がホスト部に割り当てられます。

つぎに、このネットワークの最上位のオクテット（８ビット）を見ると、１９２となっているので、１１００００００であり、これは、クラスＣをあらわしています。つまり、上位３オクテットがネットワーク部で、下位１オクテットがホスト部になります。

最後に、最下位オクテットが２４８＝１１１１１０００なので、上位５ビットをサブネット部。下位３ビットをホスト部にしていることがわかります。サブネット部とは、ホスト部が大量にある場合に小さいネットワークに分けるものだと考えるといいとおもいます。各サブネットは３ビット＝８個のアドレスを表現できますが、すべてが１のものと、すべてが０のものはホストとして利用できないので、実質６個となり、サブネットは５ビット＝３２個あるので、３２×６＝１９２個がこのネットワークで利用できるホスト数となります。
問５３ 通信回線のパリティチェック方式（垂直パリティ）に関する記述のうち、適切なものはどれか。
ア １ビットの誤りを検出できる。
イ １ビットの誤りを訂正でき、２ビットの誤りを検出できる。
ウ 奇数パリティならば１ビットの誤りを検出できるが、偶数パリティは１ビットの誤りも検出できない。
エ 奇数パリティならば奇数個のビット誤りを、偶数パリティならば偶数個のビット誤りを検出できる。
解答 ア
解説 通信データを２次元の表のようにあらわし、その横方向にチェックを行うものをを水平パリティ、縦方向にチェックを行うものを垂直パリティといいます。これらは、基本的に偶数パリティや基数パリティを使っているので、１ビットの誤り検出しかできません。
問５４ ＡＴＭ交換機に関する記述として、適切なものはどれか。
ア 事業所などの限られた範囲の構内に設置された内線電話機相互間の接続や、加入者電話回線と内線電話機との接続に用いる構内交換機の総称である。
イ データをセルと呼ばれる固定長のブロックに分割し、各セルにあて先情報を含むヘッダを付加することによって、種々のデータを統一的に扱う交換機である。
ウ データをブロック化された単位に区切って転送する蓄積型の交換機である、伝送速度は数十ｋビット／秒程度までである。
エ フレームと呼ばれる単位に区切られたデータを交換する交換機であり、伝送誤りに対する再送を行わないので、ネットワーク内の処理を高速化することができる。
解答 イ
解説 ＡＴＭ（Asynchronous Transfer Mode）交換方式はセルと呼ばれる、４８バイトのデータ（ペイロード）と５バイトのヘッダで構成された、５３バイトの固定長のブロックを伝送する方式です。なお、選択肢アはＰＢＸ、選択肢ウはパケット交換、選択肢エはフレームリレーを説明しています。
問５５ 通信速度６４，０００ビット／秒の専用線で接続された端末間で、平均１，０００バイトのファイルを、２秒ごとに転送するときの回線利用率（％）はどれか。ここで、ファイル転送に伴い、転送量の２０％の制御情報が付加されるものとする。
ア ０．９
イ ６．３
ウ ７．５
エ ３０．０
解答 ウ
解説 通信速度は、６４，０００ビット／秒＝８Ｋバイト／秒であり、２秒間に１０００×１．２＝１２００バイトが転送されます。つまり、平均１秒間に６００バイトが転送されます。よって、０．６／８＝０．０７５＝７．５％ととなります。
問５６ インターネットにおいて、複数のノードにおける時刻の同期を図るためのプロトコルはどれか。
ア ＮＮＴＰ
イ ＮＴＰ
ウ ＳＭＴＰ
エ ＳＮＭＰ
解答 イ
解説 選択肢のプロトコルを下にまとめます。

ＮＮＴＰ（Network News Transfer Protocol）：ネットニュースをやり取りするプロトコルです。
ＮＴＰ（Network Time Protocol）：ネットワークを介してコンピュータの同期を取るプロトコルです。
ＳＭＴＰ（Simple Mail Transfer Protocol）：一般的なメールを送信するプロトコルです。
ＳＮＭＰ（Simple Network Management Protocol）：ネットワークを管理するプロトコルです。

一般的には、ＮＴＰは１２３番ポートが利用されています。
問５７ ＬＡＮ間接続装置に関する記述のうち、適切なものはどれか。
ア ゲートウェイは、ＯＳＩ基本参照モデル第１〜３層だけのプロトコルを変換する。
イ ブリッジは、ＩＰアドレスを基にしてフレームを中継する。
ウ リピータは、同種のセグメント間での信号を増幅することによって伝送距離を延長する。
エ ルータは、ＭＡＣアドレスを基にしてフレームを中継する。
解答 ウ
解説 ＯＳＩ基本参照モデルとネットワーク機器の対応を下にまとめます。

ハブ（ＯＳＩ基本参照モデル第１層：物理層）：集線装置
リピータ（ＯＳＩ基本参照モデル第１層：物理層）：伝送距離を伸ばすために、電気的な信号の増幅付する
ブリッジ（ＯＳＩ基本参照モデル第２層：データリンク層）：ＭＡＣアドレスを使った通信を行う
ルータ（ＯＳＩ基本参照モデル第３層：ネットワーク層）：ＩＰアドレスアドレスを使ったルーティングを行う。
ゲートウェイ（ＯＳＩ基本参照モデル第４層以上）：異なるＬＡＮを接続するため、プロトコルの変換などを行う。
問５８ データベースを記録媒体にどのように格納するかを記述したものはどれか。
ア 概念スキーマ
イ 外部スキーマ
ウ サブスキーマ
エ 内部スキーマ
解答 エ

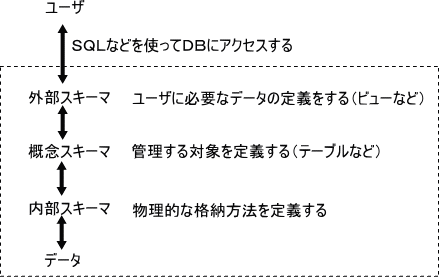

解説 ３層スキーマをまとめると下のようになります。

画像（問58kai）を表示できません

なお、サブスキーマとは、外部スキーマの別名です
問５９ 関係データモデルにおいて、属性が取り得る値の集合を意味する用語はどれか。
ア 関係（リレーション）
イ 実現値
ウ タプル（組）
エ 定義域
解答 エ
解説 選択肢の関係データモデルの用語をしたにまとめます。

関係（リレーション）：１つ以上の見出しと、０以上のタプルからなる集合のデータ構造
実現値：格納されているデータのこと
タプル（組）：行に相当するもので、属性の集合（順序は関係しない）
定義域：関係モデルの基本的な要素であり、データ型ともいえる
問６０ 次の表において、属性Ａに対して関数従属性を満たしている属性はどれか。

画像（問60）を表示できません
ア Ｂ
イ Ｃ
ウ Ｄ
エ Ｅ
解答 ウ
解説 ＹがＸに関数従属しているとは、Ｘが決まるとＹも必然的に決定するということです。

表を見てみると、以下のように対応していることがわかります。
Ａが１００の場合はＤが東京都
Ａが２００の場合はＤが大阪府
Ａが３００の場合はＤが北海道
Ａが４００の場合はＤが東京都

よって、ＤはＡに関数従属している（関数従属性を満たしている）といえます。このような表は、正規化の途中で別の表に分けられます。
